После того как стены полукруглой пристройки были возведены на проектную высоту, сверху уложено монолитное бетонное перекрытие и установлены каркасы фахверка, настала очередь устройства крыши.
Следуя основной концепции проекта реконструкции дома — вписать архитектурный образ ротонды в исторически сложившийся облик квартала, — для покрытия кровли выбрали черепицу. Самой же крыше, венчающей выразительную постройку, решено было придать конусообразную форму, напоминающую башни старинных замков. Стропильную конструкцию выполнили из клееного бруса, как и каркас фахверка, не только украсивший дом, но и частично ставший опорой для стропильных ног, расходящихся веером из общего центра и образующих конусовидную форму.
Семнадцать спиц в колесе
В точке, где сходятся верхние края 17 стропил, возведен опорный столб, на вершине которого жестко закреплен прочный полукруг из клееной древесины. На полукруге, как спицы в ободе колеса, и закреплены предварительно заостренные концы стропильных брусьев, причем не самой узкой своей частью, что обеспечивает необходимую прочность соединения. Дополнительную прочность конструктивному узлу придают небольшие угловые запилы на нижней плоскости стропильного бруса в месте его соединения с опорным полукругом, а также металлические уголки, скрепляющие деревянные детали. С нижней стороны крыши, в месте крепления стропил к опорному брусу по периметру полукруг-лой стены, расстояние между ними, наоборот, довольно велико (65 см), и задача становится противоположной — уменьшить это расстояние вполовину, чтобы обрешетка под укладку черепицы имела равномерный плавный изгиб. С этой целью в нижней части стропильного конуса между основными брусьями уложены вспомогательные, меньшего сечения, придающие поверхности плавную округ-лость и дополнительную прочность. После чего смонтирован металлический водоотвод-ный желоб, огибающий пристройку по всему периметру. Поскольку найти криволинейный желоб нужной длины довольно сложно, его можно собрать из отдельных отрезков меньшего размера, спаяв их между собой. Если выполнить соединения аккуратно, то сборный желоб будет невозможно отличить от сплошного.
Гибкая пластиковая обрешетка
Обрешетка под черепицу, традиционно выполняемая из деревянных брусков квадратного сечения, нашиваемых поверх стропил, в данном случае не годилась — уложить такие бруски с нужным изгибом, продиктованным формой конусной крыши, не представлялось возможным: они бы попросту сломались. Поэтому было найдено другое решение — обрешетка из гибких пластиковых брусков. По несущей способности они не уступают деревянным такого же сечения, а гибкость полимерного материала позволяет придать им плавную дугообразность. Для дополнительной надежности пластиковые бруски уложили в два слоя, один поверх другого, и прикрутили к стропилам саморезами. После чего настала очередь черепицы. И здесь конусообразная форма крыши опять побудила искать адекватное решение, ведь снизу вверх от ряда к ряду ширина черепичин должна уменьшаться, при этом они должны иметь слегка искривленную форму, соответствующую изгибу конической крыши. К счастью, производитель черепицы предусмотрел и такие нестандартные случаи, включив в ряд выпускаемой продукции коническую черепицу (серия Altrot с благородным старинным оттенком). Просчитав длину стропил, угол уклона и площадь кровли, приобрели необходимые кровельные элементы.
Укладка производилась довольно традиционным для черепичной кровли способом: снизу вверх. Каждая последующая черепичина укладывалась с нахлестом на боковую и нижележащую. Однако в отличие от традиционной кровли с плоскими скатами черепичины от ряда к ряду уменьшались по ширине, поэтому каждый последующий ряд состоял из все меньшего количества элементов, практически сходящих на нет в верхней точке кровли. Впрочем, великолепный вид нарядной конической крыши ротонды стоил усилий, потраченных на решение сложной строительной задачи.
Этапы работы
Фото 1. Часть фахверкового каркаса стала идеальной стропильной конструкцией с выносом скатов на 30 см.

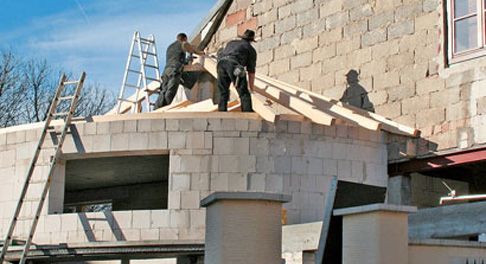

Фото 2. Поверх бетонного перекрытия уложен изогнутый брус-мауэрлат, к которому на небольшом расстоянии друг от друга крепят стропила.
Фото 3. Концы стропил заостряют, чтобы плотнее сомкнуть их в верхней точке конической кровли. Крайний правый брус примыкает к стене дома.
Фото 4. Верхние концы стропил c угловыми запилами укладывают на полукруглую опору и скрепляют металлическими уголками.
Фото 5. Стропильная конструкция изнутри: стропила равномерно уложены на деревянный полукруг, закрепленный на вершине опорного столба.
Фото 6. Бруски сечением 6 х 6 см крепят между стропилами, чтобы придать конусной поверхности более плавные очертания. Рулонную гидроизоляцию укладывают снизу вверх, тщательно разглаживая складки. Выполненные внахлест стыки тщательно проклеивают. Один короткий, один длинный: для обрешетки используют продольные бруски двух размеров — длинные, лежащие точно поверху стропил, и короткие — расположенные посередине межстропильных промежутков.
Фото 7. Перед укладкой черепицы крепят медный водоотводный желоб, аккуратно спаянный из отдельных деталей. Снизу заметно, что держатели для желоба закреплены по центру стропил точно под спаянными стыками сегментов.
Фото 8. Расстояние между горизонтальными рейками обрешетки из прочного гибкого пластика зависит от размеров черепицы. Коническая крыша ротонды готова для покрытия. Черепицей будет отделана и односкатная кровля перестроенного гаража.
Фото 9. Для удобства работы каждый элемент конической черепицы маркирован клеймом с номером своего ряда. При укладке первого ряда черепицу крепят к прочной, долговечной и не подверженной гниению пластиковой обрешетке.
Фото 10. Во 2-ом ряду ширина черепичин немного меньше, чем в первом, в третьем — меньше, чем во втором. В 4 ряду из-за сужения конуса кровли используются черепичины с двухволновым профилем.
Фото 11. Каждая вторая волна черепичного профиля плавно заканчивается в четвертом ряду. С левого края кровли ряды замыкает не коническая, а обычная черепица стандартной конфигурации…
Фото 12. …элементы которой несколько выступают за край крыши, защищая от непогоды элементы фронтона.13. Примыкающий к ротонде скат кровли гаража покрывают черепицей той же марки, но прямой конфигурации. Порядок настила черепицы такой же, как и в случае с ротондой; элементы привинчивают к обрешетке саморезами. В месте примыкания кровли гаража к поверхности наружной стены гидроизоляционную ленту маскирует полоска жести, расположенная поверх черепичного покрытия.
