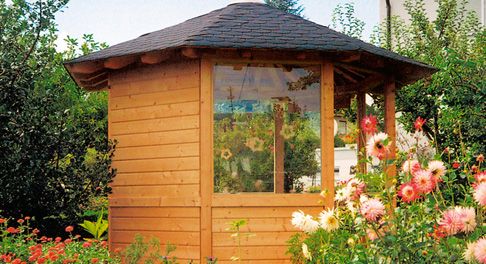

Там, где прежде старая яблоня щедро дарила тень, теперь появилась садовая беседка, построенная из дерева своими руками. Беседку решили соорудить по собственному проекту, причем индивидуальное изготовление оказалось весьма выгодным.
Как много жарких летних дней по выходным и во время отпуска, а также теплых вечеров провела за долгие годы семья домовладельцев под своей старой яблоней. Но пришел час, когда дерево, росшее перед домом, стало совсем трухлявым, да и большой стол со скамейками тоже рассохлись и обветшали — все это требовало замены.
Было рассмотрено множество самых разных вариантов: от простой маркизы, большого зонта либо тента до увитой плющом ажурной металлической беседки и даже деревянного дома. Однако в результате выбрали садовую деревянную беседку. Разумеется, в продаже были различные готовые комплекты, предназначенные для самостоятельной сборки всевозможных садовых построек, но они либо не подходили по размерам, либо не удовлетворяли конструктивным требованиям, либо не устраивали еще по каким-то причинам. Поэтому беседку решили соорудить по собственному проекту, причем индивидуальное изготовление оказалось весьма выгодным.
Чтобы в беседке можно было свободно разместить стол и стулья, под основание конструкции восьмиугольной формы выделили около 3 м. Кроме того, беседка должна была быть полностью закрытой со стороны соседнего участка, обеспечивать надежную защиту от дождя и ветра, иметь достаточно широкий обзор и несколько навесных дверей, которые в зависимости от погодных условий можно снять или снова навесить.
Знакомый плотник помог хозяину в кратчайшие сроки спроектировать и построить уютную беседку. Все необходимые детали и элементы для нее были предварительно подготовлены в мастерской, поэтому сборка конструкции продвигалась очень быстро. В общей сложности примерно пять часов потребовалось для обработки деталей различными инструментами, а затем два дня ушло на возведение и отделку.
Балочная конструкция беседки решена как свободнонесущая, при этом восьмискатная крыша может обходиться без центральной опоры. Вместо нее восемь диагональных стропил крепятся к центральному (замковому) брусу. Дополнительные опоры (нарожники), расположенные под углом 90° к балкам верхней обвязки, стыкуются с диагональными стропилами под острым углом, что придает конструкции крыши необходимую жесткость. В качестве кровельного материала выбрана битумная гибкая черепица.
Этапы работы
Фото 1. Даже небольшие ошибки при разметке могут привести к необходимости все переделать.
Фото 2. Для нанесения линий лучше всего пользоваться простым графитовым карандашом.
Фото 3. Изготовление нарожников: чтобы сделать косой пропил, восемь балок зажимают вместе.
Фото 4. Затем с помощью торцовочной пилы заготовки обрезают до необходимой длины.
Фото 5. Скошенный торец балки обеспечивает более филигранный вид конструкции.
Фото 6. Обработанные на профессиональном оборудовании 16 нарожников готовы к монтажу.
Фото 7. Подготовка диагональных стропил: за счет врубок они будут держаться на верхней обвязке крыши.
Фото 8. Для этого используют либо ручную циркулярную пилу с двумя установками угла наклона…
Фото 9. …либо плотницкий фрезер, с помощью которого сделать врубку можно за один рабочий проход.
Фото 10. Теперь на каждом стропиле нужно аккуратно рассчитать и отметить вершину восьмиугольника.
Фото 11. Чтобы диагональные стропила точно образовали стороны восьмиугольника, их скашивают.
Фото 12. Затем стропила подрезают по заданной длине плотницкой дисковой пилой за один проход.
Фото 13. В вырезах зачищают углы, с помощью которых каждое стропило будет уложено на обвязку.
Фото 14. Соединения балок верхней и нижней обвязки выполняют путем выборки вполовину толщины бруса.
Фото 15. Для этого заготовки сначала пропиливают и затем зачищают, выравнивая поверхности стамеской.
Фото 16. Ту же врубку можно выполнить с помощью ручного плотницкого фрезера всего лишь за один проход.
Фото 17. В центре стойки высверливают отверстие (Ø20 мм) для крепления в нем опорной конструкции.
Фото 18. Прикручивают опорную пластину, на которой будет держаться вся стоечная конструкция.
Фото 19. Вставляют опору, причем регулировочную гайку сначала произвольно устанавливают на резьбу.
Фото 20. Балки для восьмиугольной обвязки тщательно соединяют и фиксируют с помощью шурупов.
Фото 21. Используя лазерный нивелир, все стойки — одну за другой — точно выравнивают по высоте.
Фото 22. Чтобы стойки сохраняли строго вертикальное положение, их фиксируют вспомогательными рейками.
Фото 23. Все стойки выровнены, верхняя обвязка установлена, поперечные балки — тоже: каркас беседки готов, теперь можно…
Фото 24. …бетонировать фундамент для опорных конструкций стоек (глубина отверстий должна быть ниже уровня промерзания грунта).
Фото 25. Сооружают стропильную ферму: вспомогательные рейки удерживают три диагональных стропила в нужном положении.
Фото 26. За счет установки замкового бруса восьмиугольного сечения стропильная конструкция будет удерживать себя сама.
Фото 27. Пришел черед и для остальных диагональных стропил и нарожников — теперь их можно укладывать и надежно крепить.
Фото 28. После фиксации последнего нарожника несущая конструкция крыши готова, затем ее накроют кровельным материалом.
Фото 29. Обрешетку-обшивку прибивают поверх стропил лицевой стороной вниз. Излишки длины обрезают ручной дисковой пилой.
Фото 30. Доски укладывают встык, сплошным полотном. Самую верхнюю доску нужно заранее отрезать по размеру и подогнать, так как…
Фото 31. …из-за центрального восьмиугольного замкового бруса выполнить пропил непосредственно на крыше будет невозможно.
Фото 32. Полотна рубероида сначала только наживляют: позднее вместе с битумной черепицей он будет крепиться гвоздями.
Фото 33. Полотна рубероида настилают в направлении снизу вверх, внахлест (в этих местах их скрепляют).
Фото 34. При укладке черепицы каждую следующую полосу сдвигают относительно предыдущей.
Фото 35. В качестве конькового элемента используется конический колпак из оцинкованной листовой стали.
Фото 36. Завершающий этап: карандашные отметки и другие загрязнения удаляют с деталей конструкции.
Фото 37. Нижнюю часть каждой второй грани конструкции обшивают снаружи для защиты от ветра.
Фото 38. Со стороны соседнего участка одну грань закрывают полностью. Готовую беседку обрабатывают защитной лазурью для дерева.
