Мечта архитектора

Принцип действия

Kal-fire BV

Газовый камин устроен примерно так же, как и обычный: топливо сжигается в топке, а образующиеся дымовые газы выводятся в атмосферу через дымоудаляющую трубу. Так выглядит принципиальная схема газового камина, однако в реальной конструкции и топливного объема, и дымоходной системы есть немало особенностей. Главное отличие от дровяного камина — в наличии газовой горелки, которая устанавливается в днище каминной топки.

boley

FOCUS

Каминную газовую топку собирают на заводе-производителе или на месте установки (открытые топки). Газовую горелку располагают в ее нижней части. Форма топки и дизайн камина определяют тип применяемой горелки, которая может быть плоской (с пламенем, распределенным по всей площади основания топки), объемной (компактного размера, соизмеримого с высотой пламени) или линейной (имеющей протяженную форму, прямую или извилистую).

DRU

Существует три системы розжига газового камина:

• Газ подается в горелку, и в этот момент автоматически включается пьезозажигалка, встроенная в конструкцию топки.
• Газ подается в горелку и поджигается небольшим фитилем-запальником, который горит постоянно.
• Вначале фитиль-запальник поджигается встроенной пьезозажигалкой, а после того, как система распознает, что фитиль горит (нагревается расположенный рядом с фителем датчик), газ подается в горелку.

Kal-fire BV

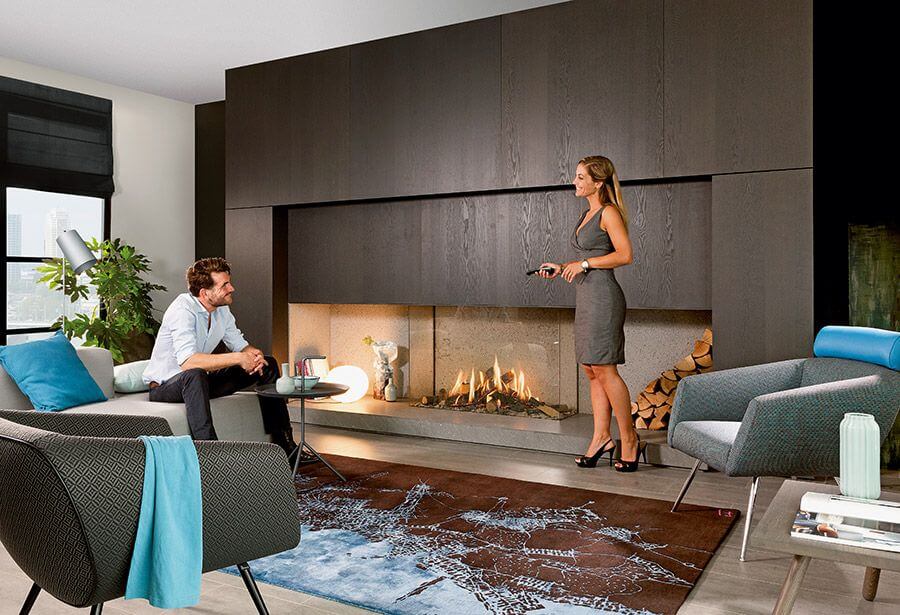

Управлять работой камина можно с дистанционного пульта. Помимо включения-отключения, регулировки величины пламени и количества производимого тепла, он служит и для задания времени работы, а также температуры, по достижении которой камин выключается.

Газовая топка бывает открытой или закрытой. В первой конструкции воздух, необходимый для сжигания топлива, поступает к горелке из помещения через приточный клапан, а продукты сгорания удаляются через обычную дымоотводящую трубу (одинарный цилиндр). Также воздух для горения в открытый газовый камин может подаваться извне. Для открытого камина необходим обычный дымоход.

Для газовой топки закрытого типа подходит как обычный, так и коаксиальный дымоход (труба в трубе): по межтрубному зазору в топку подается воздух, а по внутренней трубе выводятся продукты горения. Коаксиальный дымоход чаще всего располагают горизонтально, и в зависимости от длины горизонтального участка он может работать без или с дымососом. Воздух на горение подается из помещения или подводится с улицы. К тому же поступающий к горелке воздух успевает нагреться, что повышает КПД топки.

Газовый камин способен обогревать помещение, в котором он расположен, а также прилегающие к нему — при наличии разводки теплого воздуха в разные комнаты. Конечно, весомую роль в выборе топки играет качество изоляции и ограждающих конструкций дома. Однако в условиях российского климата использовать газовый камин в качестве единственного отопительного прибора не всегда возможно. В небольшом (до 160 м²) хорошо изолированном доме и при наличии разводки теплого воздуха газовый камин может быть основным источником тепла. А в большом доме он будет на своем месте как вспомогательный генератор тепла. Газовый камин целесообразно размещать там, где есть возможность подсоединения к газораспределительной сети. Подача топлива из газовых баллонов — тоже вариант, но в этом случае надо обустроить специальное помещение для их хранения, и, кроме того, баллоны придется время от времени заправлять. В качестве топлива применяется магистральный природный газ или пропан-бутан (из газгольдеров — при автономной газификации жилья или из газовых баллонов). Установка каминов, работающих от газа в газгольдерах и от магистрального газа, требует согласования и выполнения проекта.

Стили и модели

Как и любые камины, газовые очаги могут быть встроенного, пристенного и островного типов.

Piazzetta

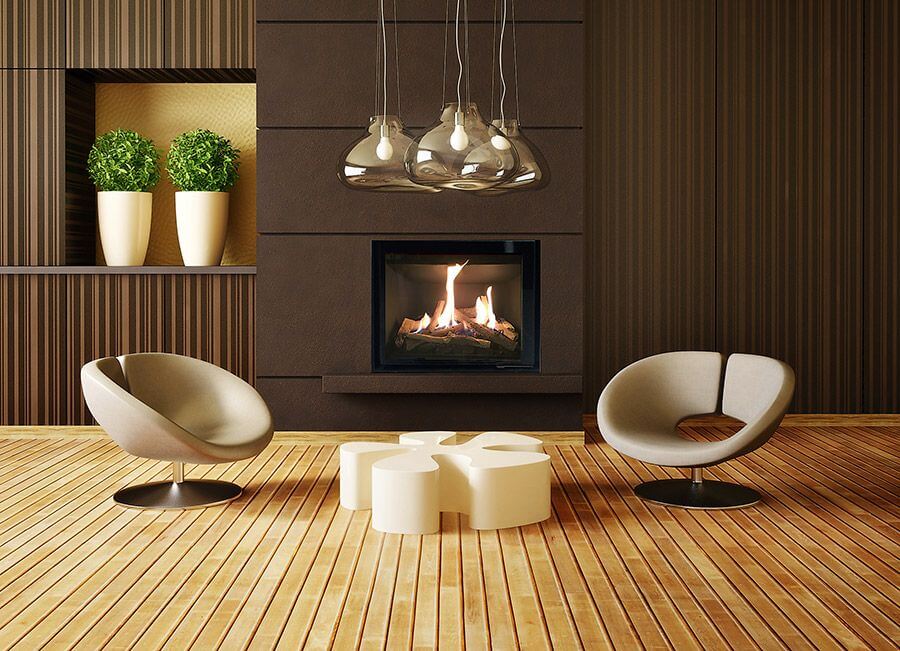

Встроенный камин возводят в том случае, когда дымоходная шахта располагается в наружной стене. Монтируется он так же, как и дровяной камин: вокруг топки делают конвекционный короб и изолируют его. Такой очаг необходимо включать в проект на самой ранней стадии разработки — одновременно с выдачей технического задания на проектирование самого дома. Встречаются варианты реализации уличного очага, когда каминный портал обращен не внутрь дома, а наружу — например, на террасу. Встроенный камин нередко оснащают большой панорамной топкой.

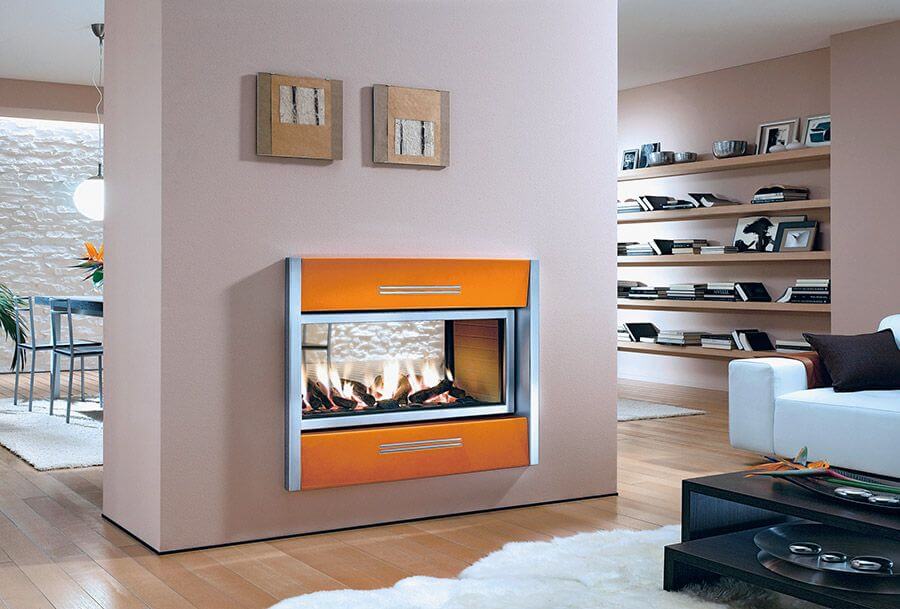

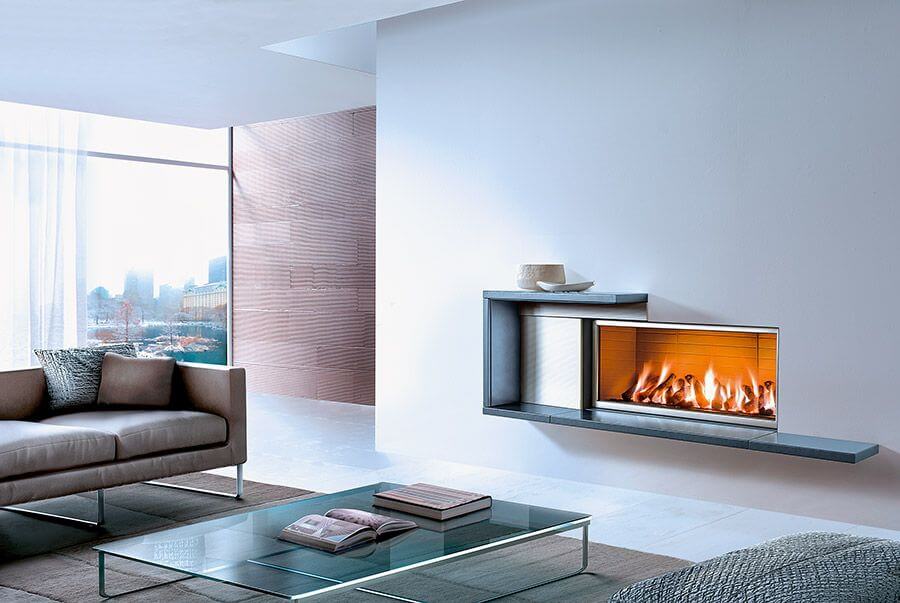

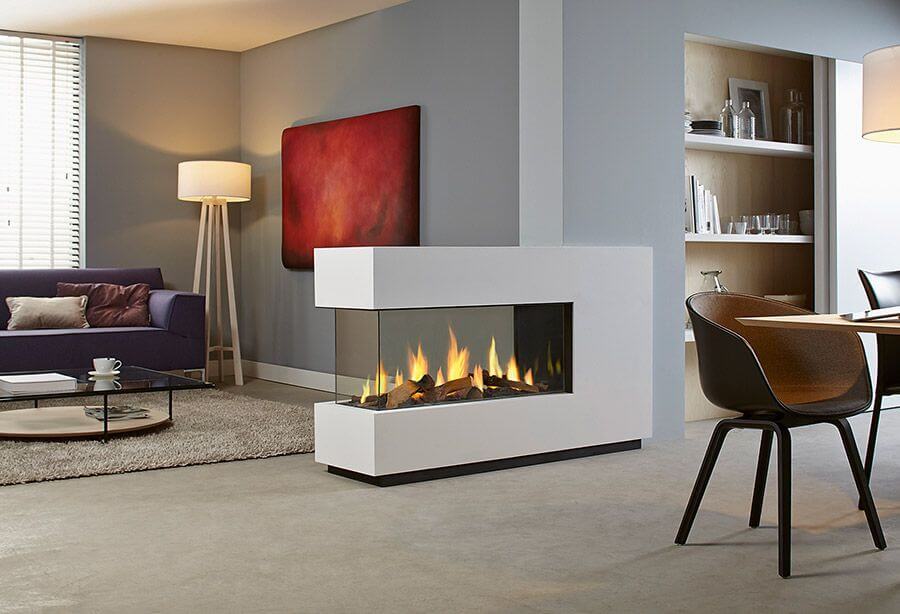

Пристенный камин располагают в отдельном объеме, примыкающем вплотную к стене. Для отвода газов здесь обычно применяется дымосборник зонтичного типа, соединенный с дымовой трубой. Разновидности пристенного камина — угловой, двухсторонний и трехсторонний.

FOCUS

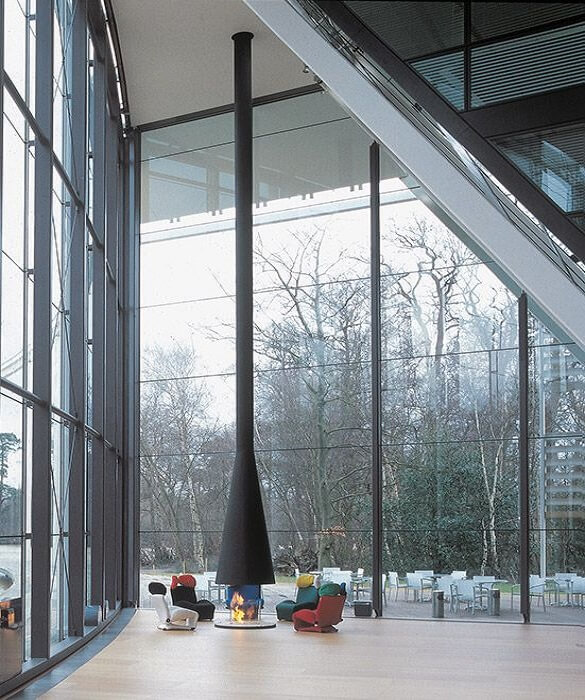

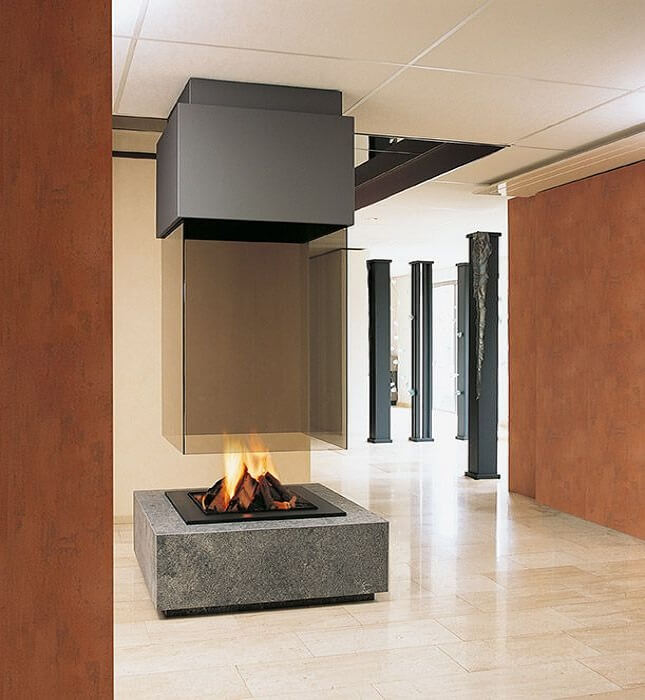

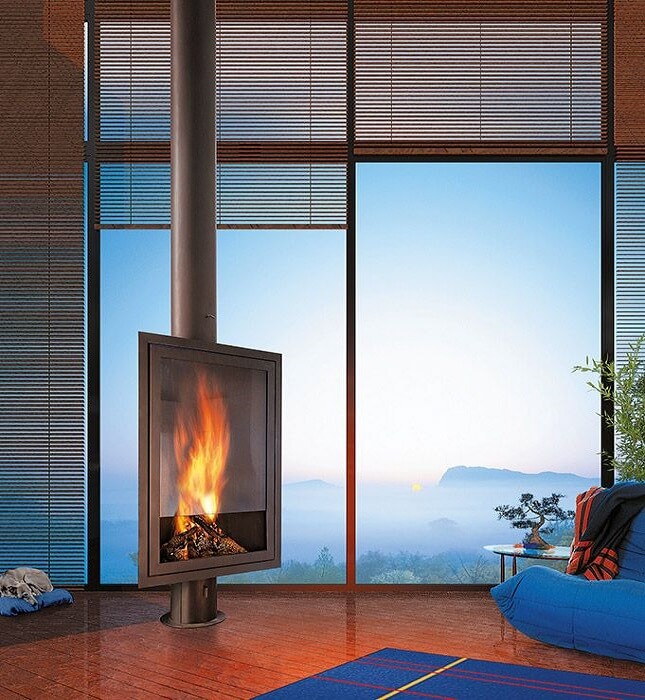

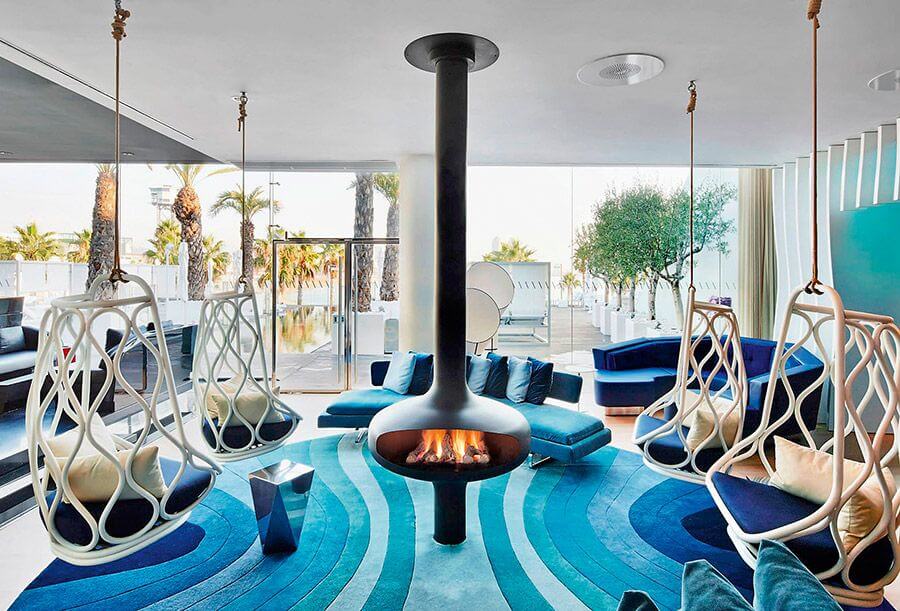

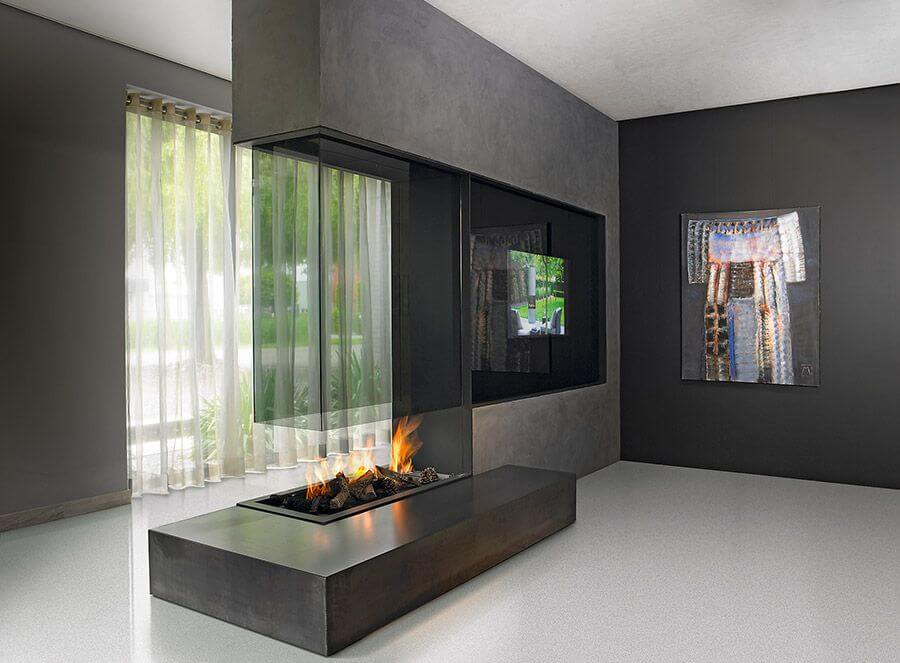

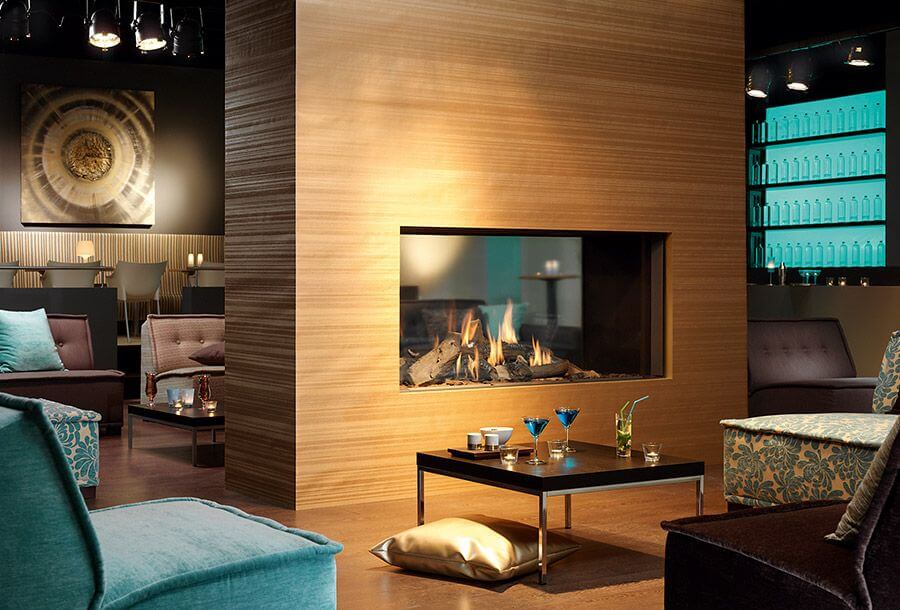

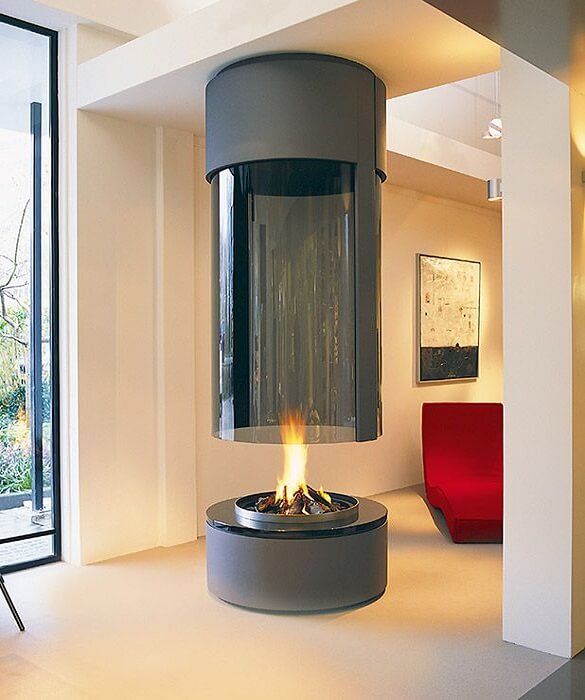

Островные камины размещают в середине зала, они часто становятся композиционным центром всего интерьера, предоставляя дизайнерам и архитекторам широкое поле деятельности. Какие только решения не используют, чтобы сделать камин ярким акцентом помещения: очаг с «парящим» над ним дымосборником, очаг-плато, возвышающийся над полом, «стела», пронизывающая все пространство комнаты снизу доверху, конструкции, свисающие с потолка, «аквариумы» в виде параллелепипеда, шара, чаши и т.п. Островной камин в плане может быть круглым, квадратным и прямоугольным. В последнем случае, когда форма сильно вытянута, газовый камин переходит уже в категорию зонирующей стенки, функции которой он выполняет с блеском — в прямом смысле этого слова. Особенно эффектно смотрятся разграничивающие разные зоны модели газовых каминов с трехсторонним обзором.

Piazzetta

В процессе работы газового камина не образуется копоть, поэтому у дизайнеров есть возможность показать свое умение не только во внешней отделке, но и в «интерьере» камеры сгорания. Над горелкой и вокруг нее располагают, например, белый каррарский мрамор, который, оставаясь белоснежно-чистым, в соединении с языками пламени рождает совершенно новый образ очага.

DRU

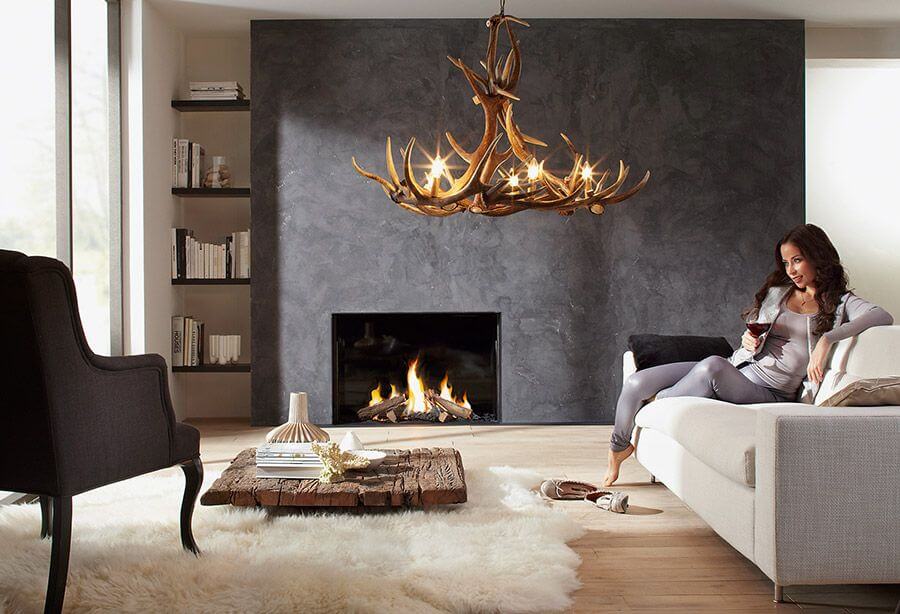

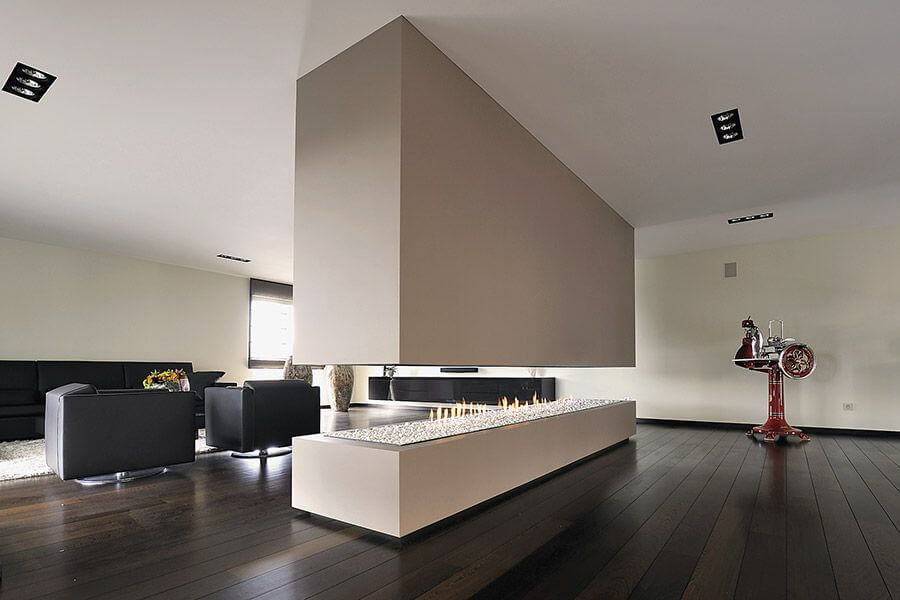

Другой способ «декора» пламени домашнего газового камина — керамические дрова или галька. Дрова делают из огнеупорной керамики, и внешне они ничем не отличаются от обычных деревянных поленьев. Помещенные в пламя газовой горелки, такие дрова светятся и «тлеют», как настоящие, но при этом никогда не превращаются в золу. В газовом камине с помощью керамики можно сымитировать горение самых разных видов древесины (березы, осины, дуба), а также тлеющий хворост, раскаленный уголь и другие атрибуты лесного костра. Белую гальку для газовой топки выбирают поклонники стиля хай-тек.

FOCUS

boley

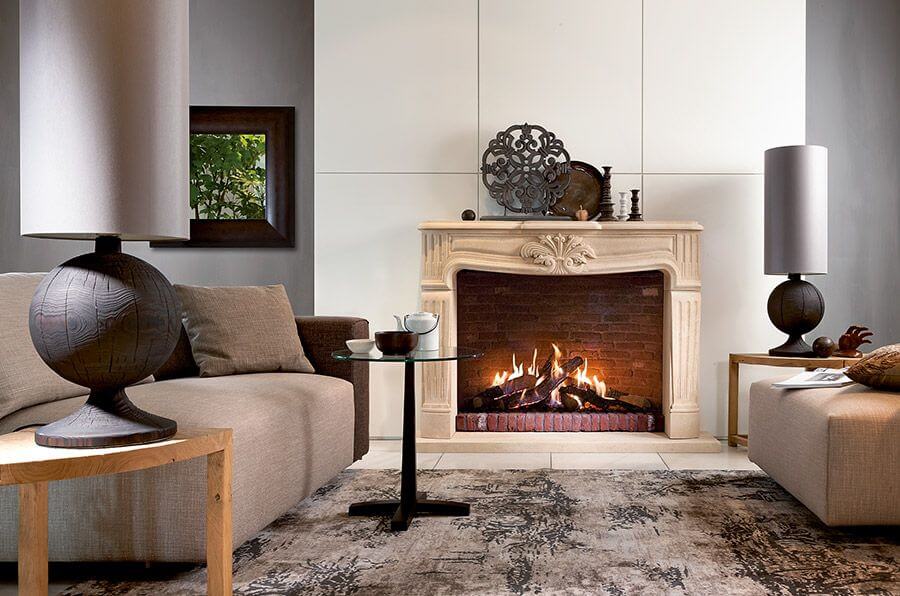

Газовые очаги нередко выглядят как традиционные камины — с классическими порталами. Есть также варианты с полностью открытым обзору пламенем — их используют не только в уютной домашней обстановке, но и на террасах, на территории участка или в качестве очага во время пикника на природе. Для таких случаев разработаны мобильные газовые камины.

Игра по правилам

boley

При установке газового камина необходимо выполнить требования к дымоходным устройствам и согласовать документы в различных инстанциях. Правда, в последнее время все больше поставщиков газовых каминов стремятся сертифицировать всю линейку своей продукции и предоставить клиенту-заказчику пакет документов, достаточных для получения разрешения на подключение газа (если таковое отсутствует) и монтаж газового оборудования. Какой бы газовый камин ни был выбран, первое, на что нужно обратить пристальное внимание, — сертификат производителя и инструкция по эксплуатации, где изложены все технические требования, которые выдвигаются для подключения камина к газоснабжению. Ни в коем случае не допускаются самостоятельная установка и подключение к газовой сети.

DRU

Газовые приборы и сам газ не терпят дилетантского обращения, поэтому монтаж всех компонентов подобного камина должен вестись только профессионалами, специализирующимися на газовом оборудовании.

Газовые камины чаще устанавливают в таунхаусах и коттеджах. Применение открытой газовой горелки вызывает необходимость оснащения помещения приточным клапаном. При любом типе топки следует предусмотреть возможность регулярного проветривания пространства. Перед установкой камина необходимо определиться, какой газ будет в нем сжигаться — природный метан (магистральный газ) и сжиженный пропан-бутан требуют использования разных технических систем и решений.

M-design

Один из путей оснащения жилища таким камином — переоборудование старого дровяного очага. Но в этом случае понадобится выполнение тех же действий, что и при сооружении нового камина: подводка труб для подачи газа и монтаж соответствующего дымохода. Местом установки газового камина может стать и городская квартира, если она газифицирована и расположена на верхнем этаже жилого дома, оборудованного ранее печным отоплением и с сохранившимися индивидуальными печными шахтами. Когда специалисты, тщательно исследовав состояние шахты, признают его удовлетворительным, в ней разрешается монтировать дымоход газового камина, который должен быть герметичным и обеспечивать тягу для отвода продуктов сгорания газа. Его обычно делают из коаксиальной (двустенной) дымовой трубы из нержавеющей стали. Обладатели квартир, расположенных на последнем этаже, имеют возможность соорудить дымоход и при отсутствии дымоходной шахты. Для этого необходимо проложить индивидуальную дымовую трубу, выводящую продукты сгорания от камина через наружную стену, или сделать индивидуальную дымовую шахту с расположенной в ней коаксиальной дымовой трубой из нержавеющей стали.

Vero Design

Для обустройства газового камина в многоквартирном доме необходимо получить разрешение на перепланировку (камины допускается монтировать в перегородку, но не в несущую стену). Данные о ней вместе с характеристиками будущего камина передаются в Инспекцию по надзору за переустройством жилых помещений (согласно СНиП 41-01-2003). Пожарным и экологическим службам тоже надо предоставить информацию о расположении ближайших жилых застроек, количестве вредных веществ, выделяемых камином в атмосферу, высоте трубы дымохода над крышей, частоте использования домашнего очага в течение года, а также данные о фоновых концентрациях вредных веществ в районе.
