Газовые камины: конструкция, дизайн, установка

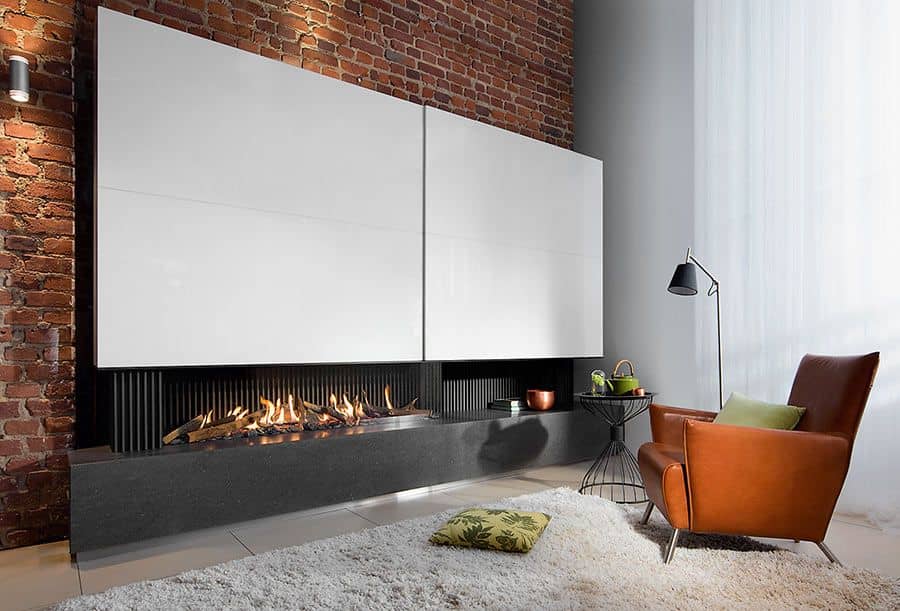

Камин Fairo ECO-prestige 80 (Kalfire, Нидерланды)
Газовые камины активно завоевывают новые позиции на российском рынке, но если для европейцев они уже давно стали вполне привычным отопительным прибором и элементом дизайна интерьера, то у наших соотечественников пока еще возникает много вопросов об их конструкции, эксплуатации и установке. В этой статье с помощью профессионалов мы постараемся ответить на некоторые из них.
Почему в европейских странах популярны газовые камины
Кристофер Ферлинден, директор и главный дизайнер Vero Design
Газовые камины можно часто увидеть в жилищах европейцев. Причина их постоянно растущей популярности в том, что они наилучшим образом удовлетворяют современным требованиям к отопительным системам. Преимущества отопления газом — чистое сгорание, многовариантность использования и удобство регулирования. К этому стоит добавить и типичную картинку пламени, которое может выглядеть по-разному в зависимости от декора внутреннего пространства топки. Можно положить в нее огнеупорные «поленья», и тогда благодаря точной дозировке кислорода вы получите имитацию дровяного пламени. Наверняка многим понравится вариант с белой или красной галькой, между камешками которой играют язычки огня.
Открытый газовый камин от Vero Design (Бельгия)

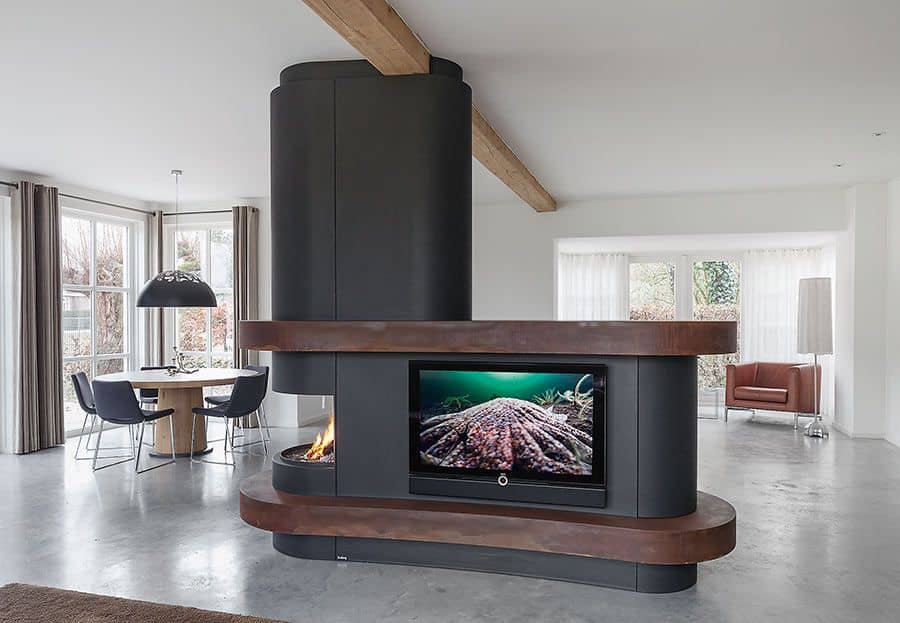

Газовый камин Vlijmen от компании Boley (Нидерланды)
Популярность газовых каминов в разных европейских странах росла неодинаково. В Великобритании, Бельгии и Нидерландах такие камины начали массово производить в 1960-х годах, что было связано с открытием газовых месторождений в тех регионах. В Германии эти отопительные приборы вошли в моду всего пару лет назад, и уже последовал почти двукратный рост продаж. Наряду с частными домами газовые камины охотно используют в отелях и офисных помещениях в качестве комфортной альтернативы дровяным. Наибольшую выгоду из такой популярности до сих пор извлекают голландские и бельгийские фабрики. Немецкие компании только приступили к активному производству газовых каминов, но, зная немецкую предприимчивость и скрупулезную работу над качеством, можно с уверенностью сказать, что они добьются успеха.

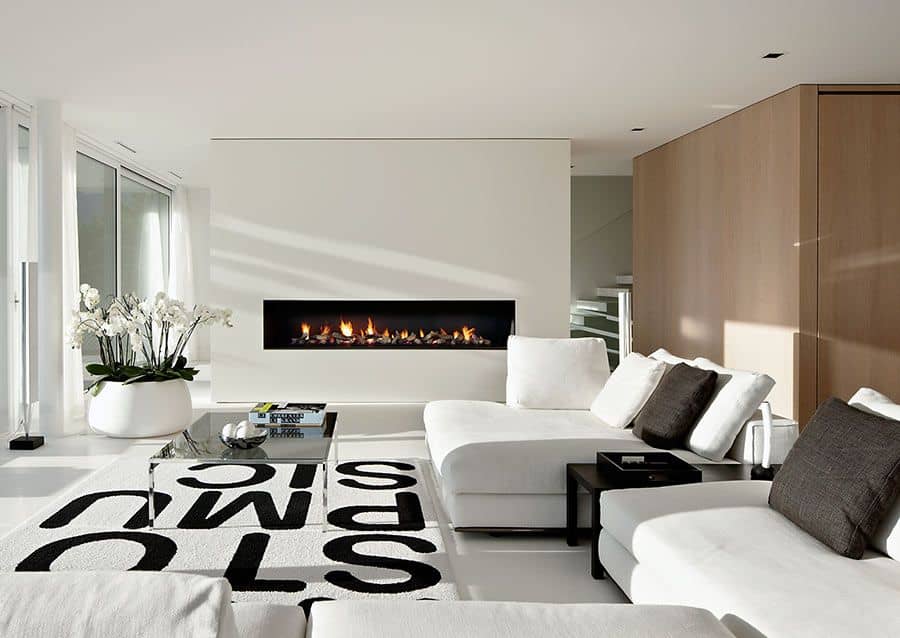

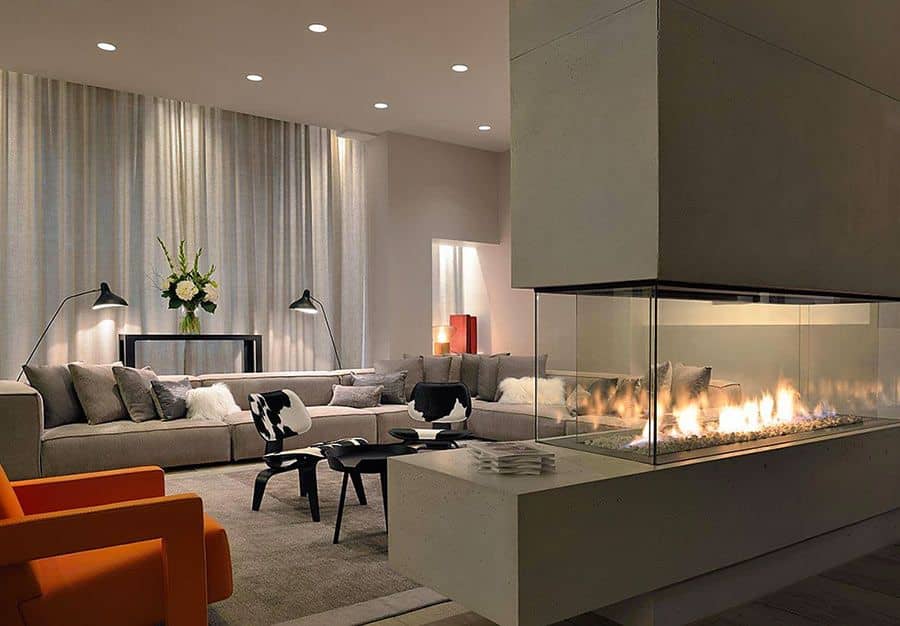

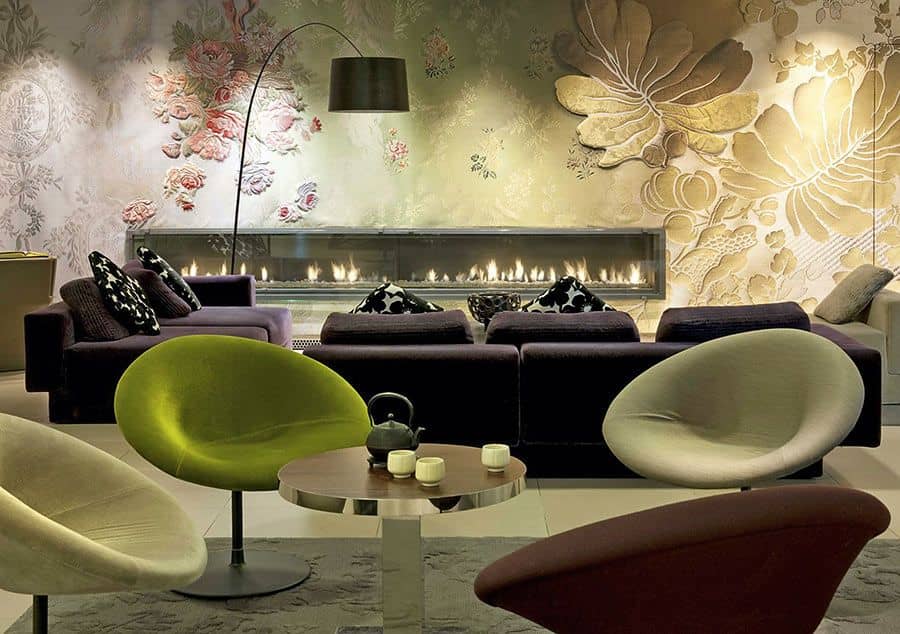

Камин Vero Design (Бельгия)

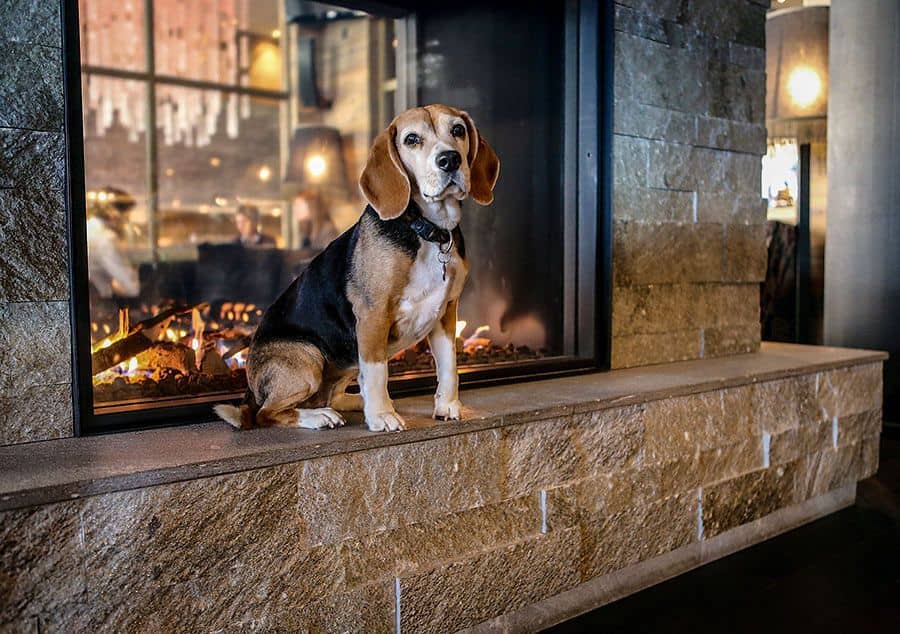

Установленный в центре комнаты газовый камин Vero Design
Газовые камины не уступают дровяным и в эффективности: обычный для последних КПД 75% достигается без проблем. К тому же эксплуатационные затраты у них лишь незначительно выше, чем у дровяных. Четыре часа работы «на полном газе» сейчас обходятся европейцу в среднем в 2 евро. Владелец дровяного камина заплатит за то же время 1,65 евро, но в эту цену не войдет стоимость заготовки, доставки и разделки дров. Дополнительное преимущество дает гораздо более низкий уровень выбросов. В частности, для твердых частиц он ниже в 3400 раз (по данным официальных замеров), чем у дровяных каминов. Наиболее современные модели не забирают воздух на горение из комнаты. В коаксиальных трубах из нержавеющей стали регулируется как подача воздуха, так и отвод газов. К тому же они позволяют устанавливать камин независимо от расположения действующего заделанного дымохода. Если отвод газов сквозь крышу невозможен, нормы ряда стран и федеральных земель (в Германии) допускают устройство газохода через наружную стену.

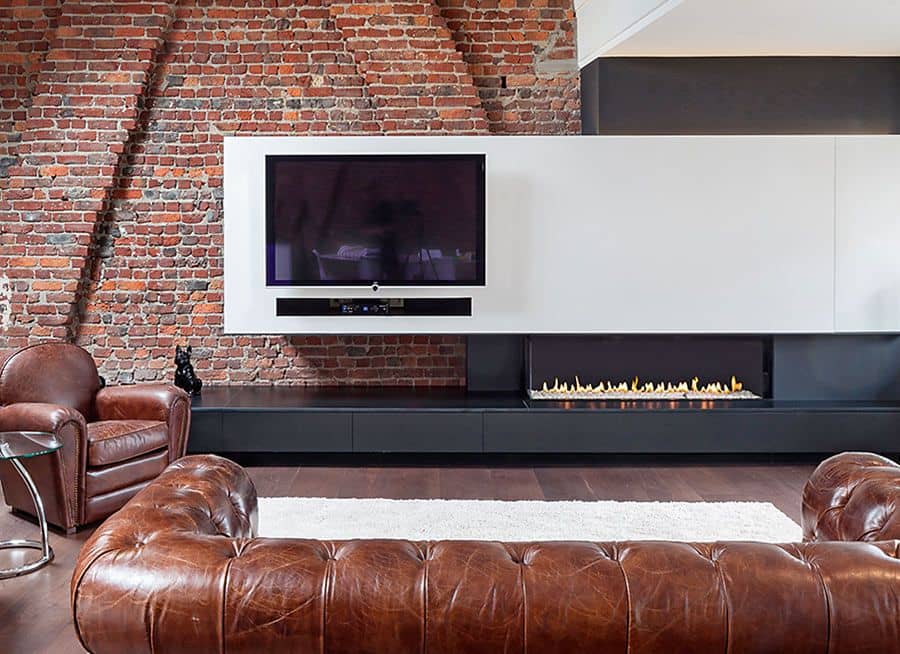

Камин Luna 850dv Diamond Gas (M-Design, Бельгия)

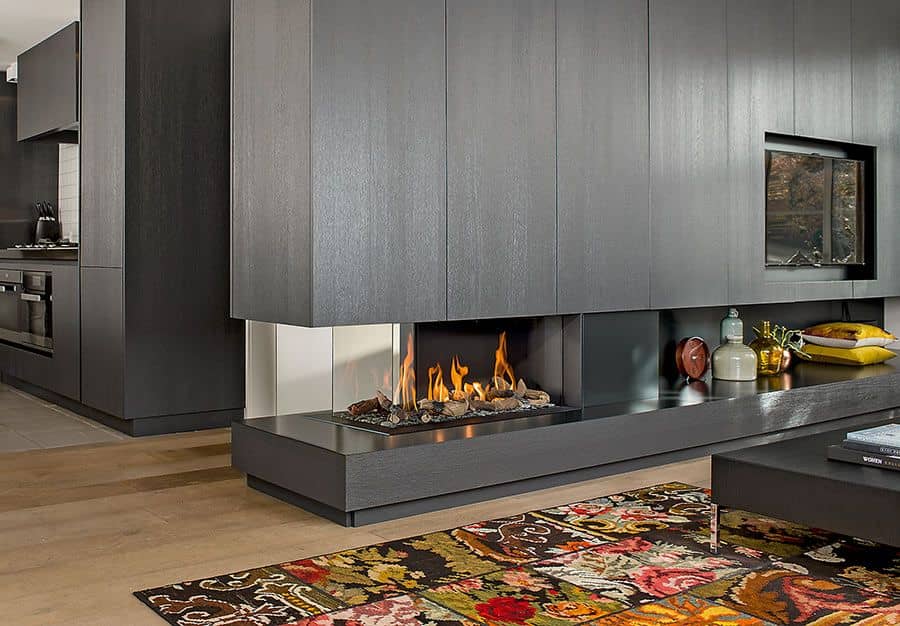

Room Divider Large 3 — трехсторонний газовый камин от BellFires (Нидерланды)
Тот, кто по тем или иным причинам не смог установить в доме дровяной камин, найдет для себя полноценную альтернативу в газовом приборе. Ведь на такие камины не распространяется запрет, касающийся твердого топлива. Ужесточенные требования параграфа 19 директивы BlmSchV (Германия) к устройствам для снижения токсичности также их не затрагивают. Газовые камины особенно рекомендуются для современных жилищ, оснащенных приточно-вытяжной вентиляцией. Эксплуатация газового прибора возможна при давлении до 50 Па и при использовании современной вытяжки даже без специального разрешения DIBt. Всегда готовый к работе, чистый, удобный и экологичный — газовым каминам есть что предложить.

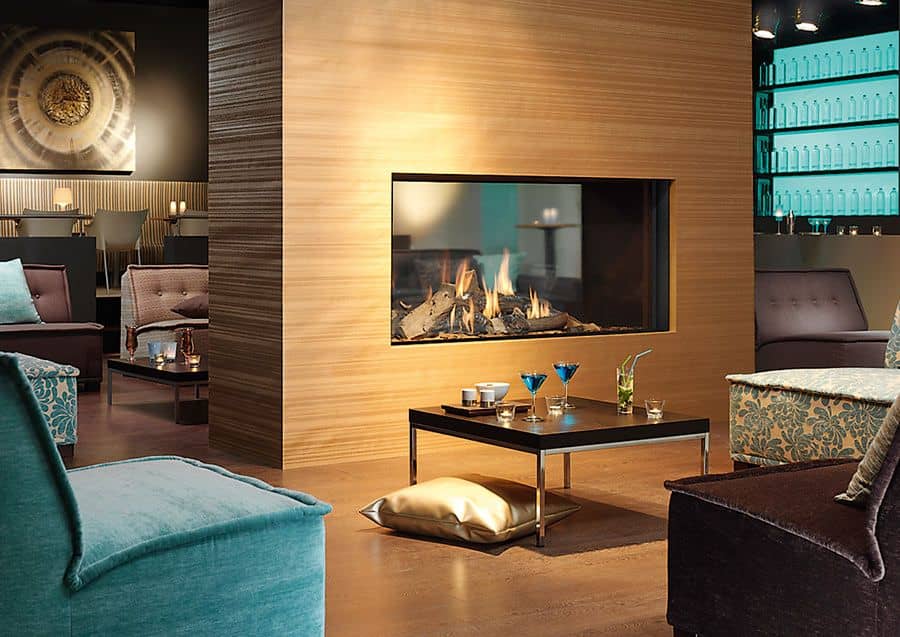

Туннельная модель Largo Tunnel (DRU, Нидерланды)

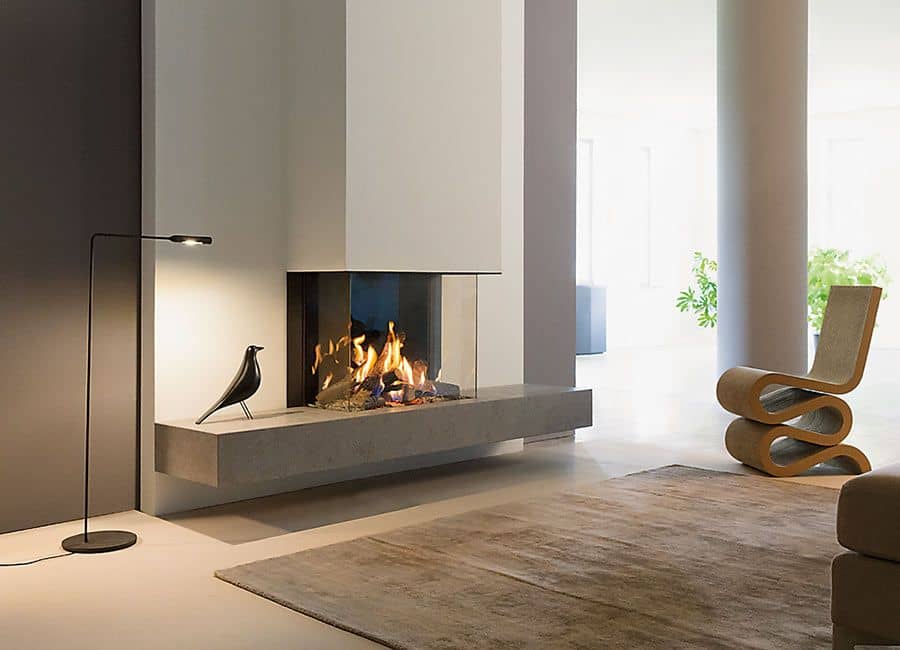

Камин с закрытой трехсторонней топкой Kalfire G70/44S (Нидерланды)

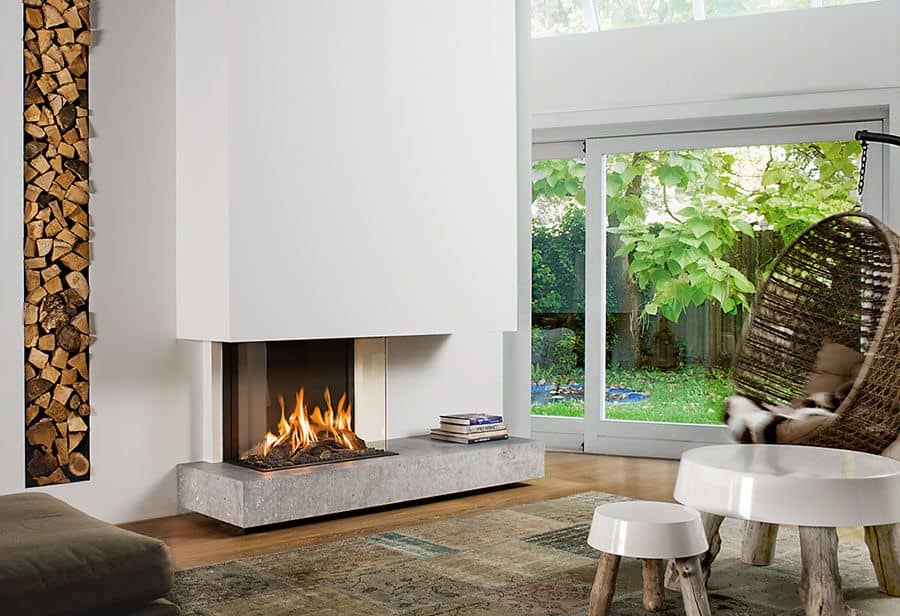

Трехсторонний газовый камин Bell Topsham 3 от BellFires (Нидерланды)

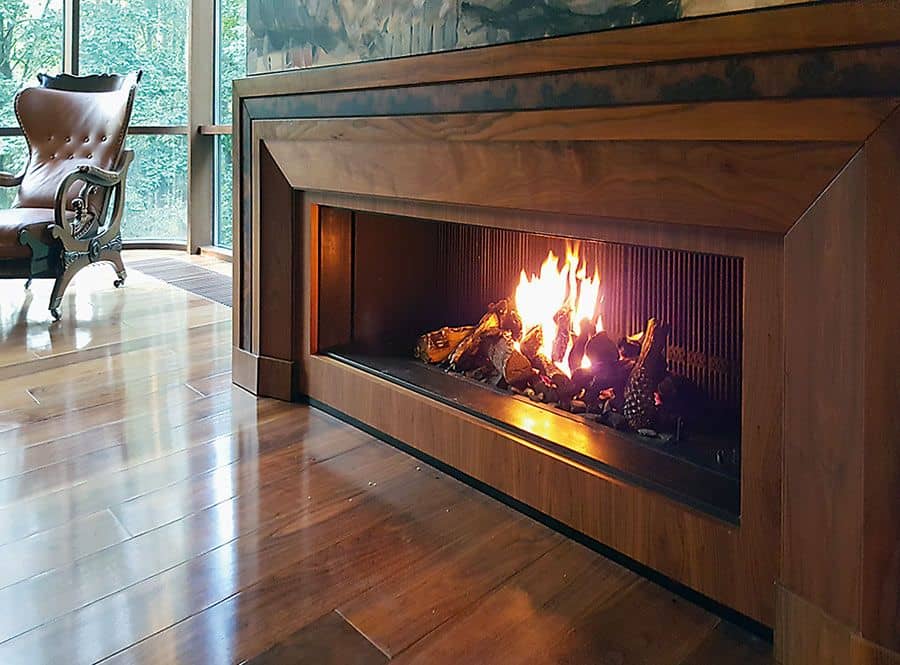

Встроенный газовый открытый камин Milafire
Особенности устройства современного газового камина и дымохода
Глеб Панченко, учредитель компании «ШМИД»
Газовый камин устроен примерно так же, как дровяной: топливо сжигается в топке, а образующиеся дымовые газы выводятся через дымоудаляющую трубу. Так выглядит принципиальная схема газового камина, однако в реальной конструкции и топливного объема, и дымоходной системы есть немало особенностей. Главное отличие от дровяного камина — в наличии газовой горелки, которая устанавливается в днище каминной топки. Форма топки и дизайн камина определяют тип применяемой горелки, которая может быть плоской (с пламенем, распределенным по всей площади основания топки), объемной (компактного размера, соизмеримого с высотой пламени) или линейной (имеющей протяженную форму, прямую или извилистую).
Газовый камин Metro 130XT/3 от DRU (Нидерланды)
Газовый камин Boley (Нидерланды) с открытой топкой

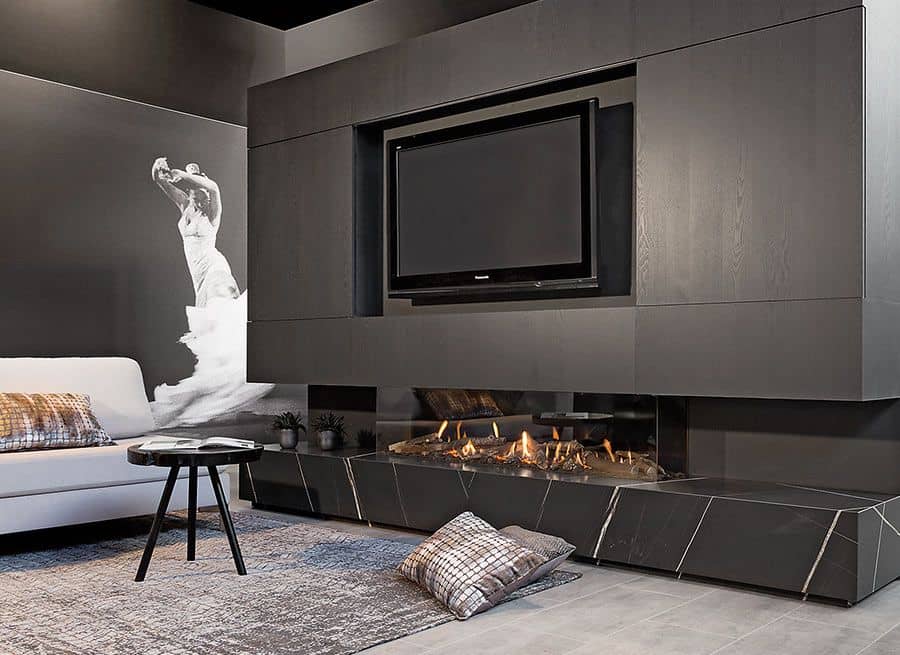

Трехсторонний камин Kalfire G170/37S (Нидерланды) с 3D-горелкой
Газовая топка бывает открытой или закрытой. В первой конструкции воздух, необходимый для сжигания топлива, поступает к горелке из помещения через приточный клапан, а продукты сгорания удаляются через обычную дымоотводящую трубу (одинарный цилиндр). Также воздух для горения в открытый газовый камин может подаваться извне. Для открытого камина необходим обычный дымоход, коаксиальный использовать нельзя. Есть еще один нюанс: если выбран открытый газовый камин, то в помещении обязательно нужно установить датчик CO со звуковой и световой индикацией, посылающий сигнал на систему автоматического блокирования подачи газа. Хотя установить подобный датчик стоит при наличии любого оборудования, работающего на газе.
Газовый камин с закрытой топкой от Vero Design (Бельгия)

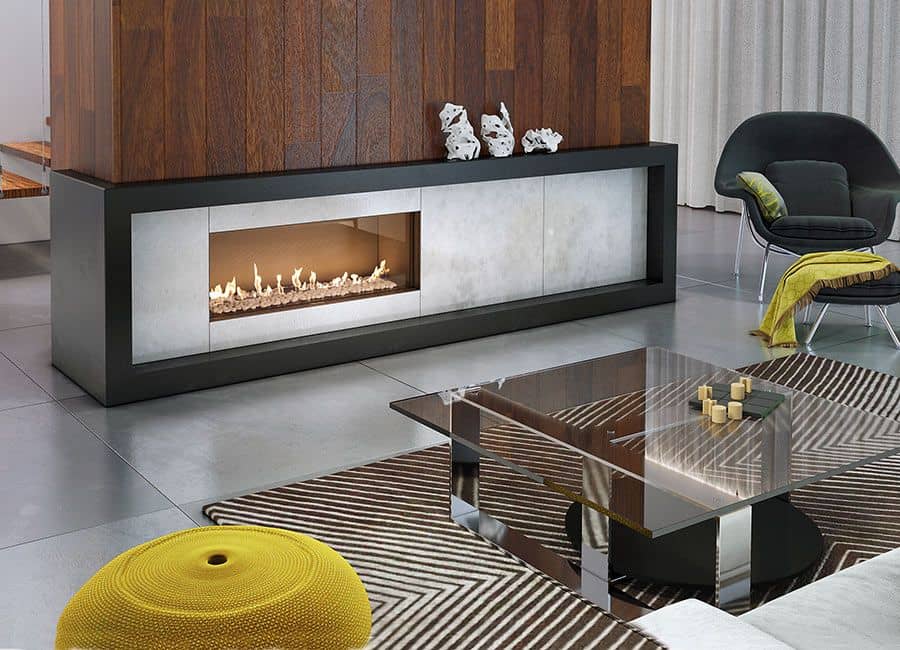

Топка Leo 200 (Kratki, Польша), работающая на магистральном газе
Для газовой топки закрытого типа может использоваться как обычный, так и коаксиальный дымоход (труба в трубе): по межтрубному зазору подается воздух в топку, а по внутренней трубе выводятся продукты горения. Коаксиальный дымоход работает как с дымососом, так и без него — в зависимости от длины горизонтального участка. Воздух на горение может подаваться из помещения или подводиться с улицы. В первом случае поступающий к горелке воздух успевает нагреться, что повышает КПД топки. При любом типе топки следует предусмотреть возможность регулярного проветривания помещения.

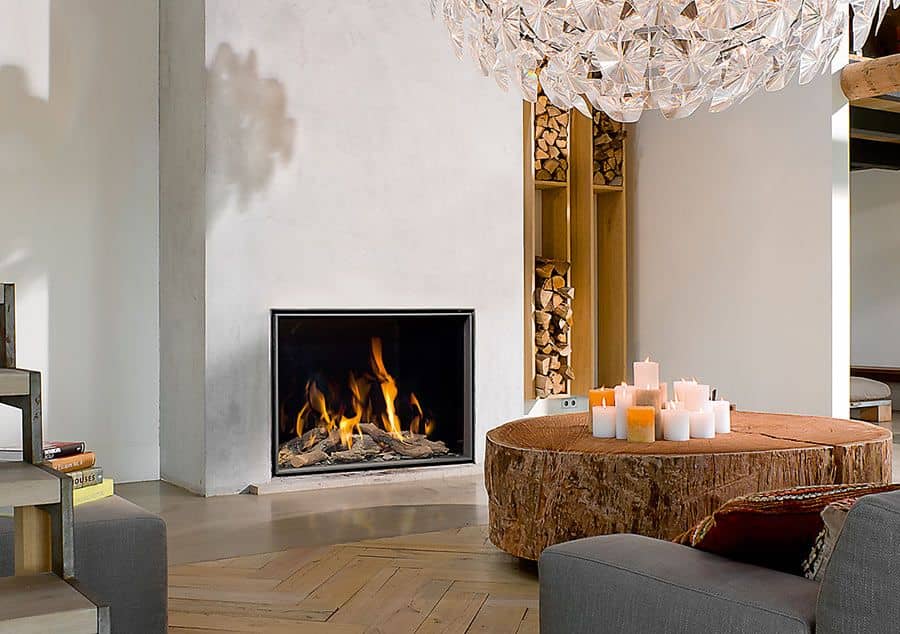

Встроенный камин York Large 3 (BellFires, Нидерланды) в стиле хай-тек

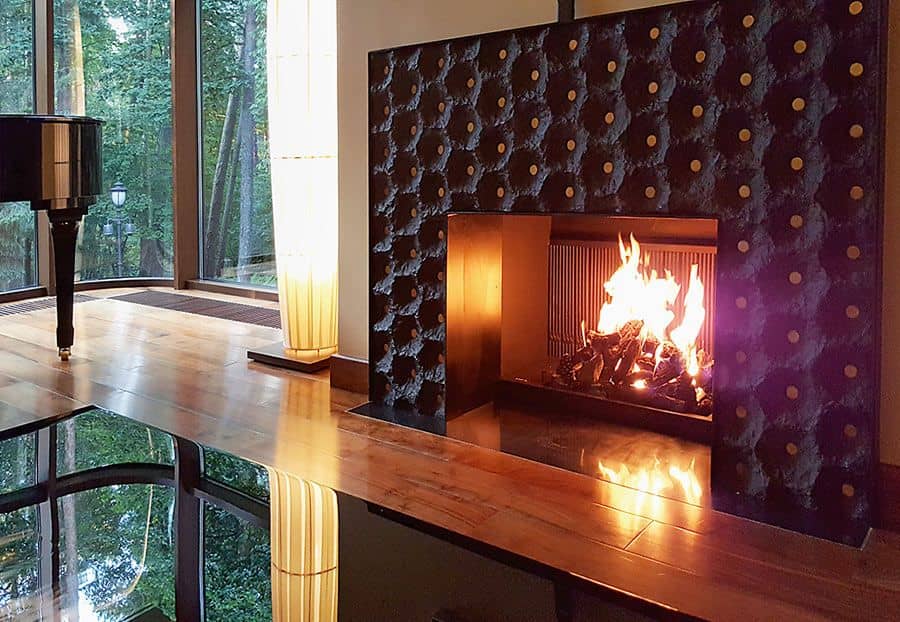

Открытый газовый камин Milafire
Нужно учесть следующее: если в доме был когда-то дровяной камин, подключенный к кирпичному дымоходу, а теперь на место дровяной топки хочется установить газовую, придется поработать и с дымоходом. Температура дыма, отходящего от газового камина, не превышает 300 °С. При подъеме по кирпичной трубе дым конденсируется на ее стенах и способствует разрушению конструкции. Поэтому в существующую кирпичную трубу надо вставить сердечник — одноконтурную трубу из нержавеющей стали с серьезным сопротивлением коррозии (марки стали не ниже A304).

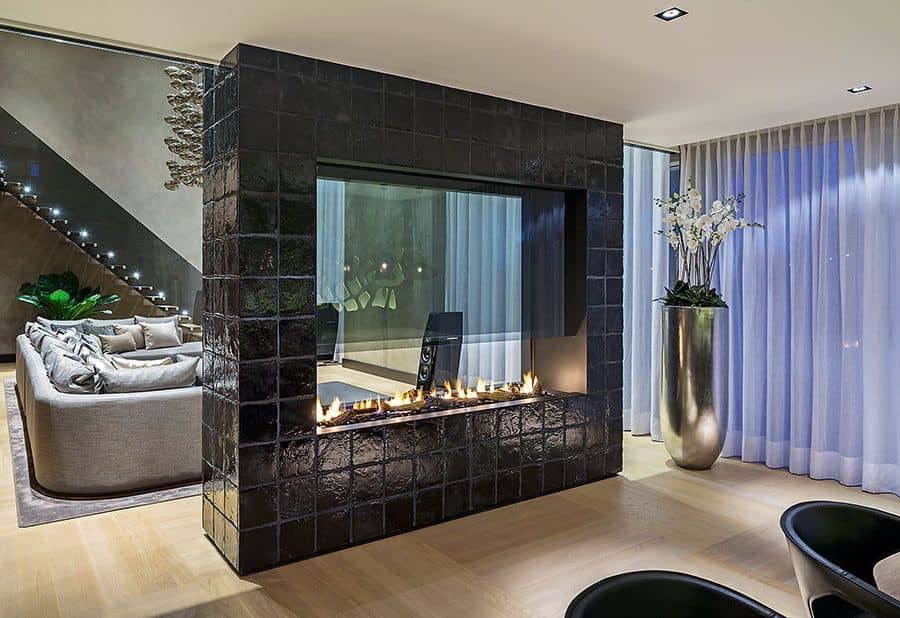

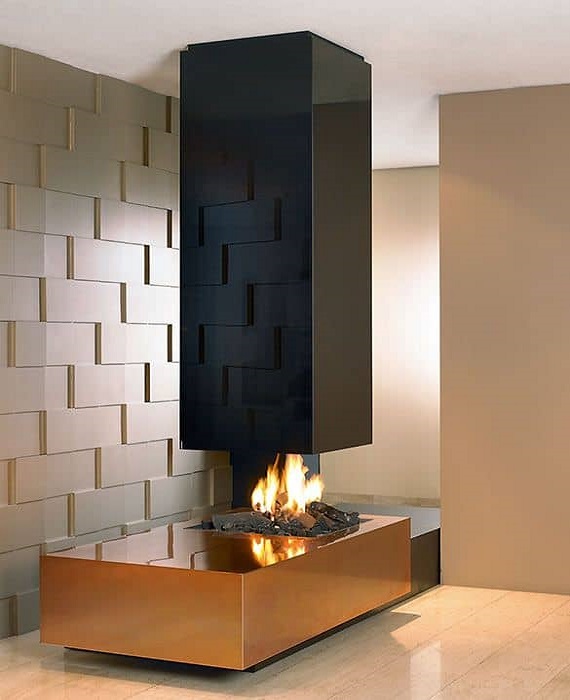

Эксклюзивная модель 1900 Tunnel (Boley)

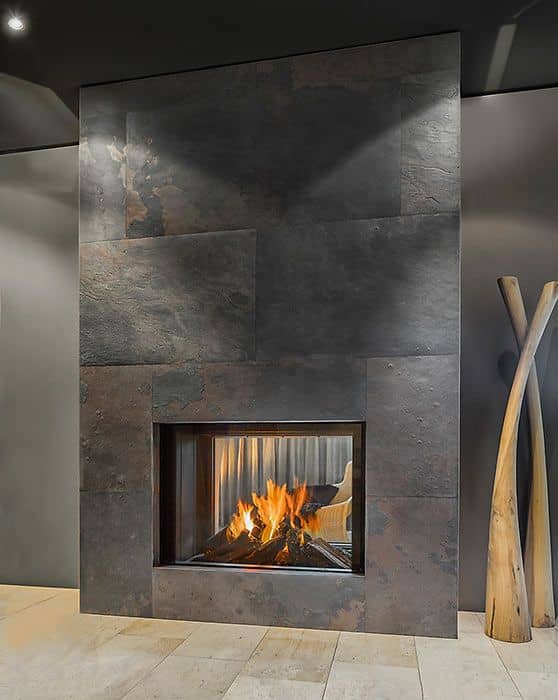

Топка Luna 1600cl Diamond Gas, модель с боковым стеклом (M-Design, Бельгия)
В качестве топлива применяется магистральный природный газ или пропан-бутановая смесь. Количество бутана в смеси не должно превышать 10–15%. При повышенном содержании бутана газовая топка может выйти из строя. При автономном питании газового камина удобнее всего подача газа из газгольдера. Одной заправки может хватить на весь год. Перед установкой камина необходимо определиться, какой газ будет в нем сжигаться. Каминная топка должна быть подключена к тому газу, для работы на котором она была заказана. Замена одного вида газа на другой возможна только при условии полной замены газовой горелки. В противном случае камин может выйти из строя.
Камин на базе газовой топки Forma 75 Gas (MCZ, Италия)
Чем хорош газовый камин для архитекторов и владельцев домов
Алексей Масютин, архитектор, «Ателье каминов на Соколе»
Газовые камины представляют особый интерес для архитекторов и дизайнеров, работающих над созданием интерьера. Такой камин (с закрытой топкой) можно разместить практически в любой точке помещения, не беспокоясь особенно о том, что, например, стропильные конструкции или балки помешают установке газового камина в выбранном месте. Газовая топка работает с принудительным наддувом, поэтому в дымоотводящей трубе создается избыточное давление. Ее можно изгибать под углом 90°, выводить горизонтально через стену, при необходимости — вертикально вниз и через цокольный этаж в другую часть дома. При серьезном изменении направления выхода газовоздушной смеси из дымовой трубы нужно использовать принудительное дымоудаление — дымососы, которые работают в соответствии со скоростью подачи воздуха в топку. Кроме того, с дымовыми трубами, изменяющими свое направление, имеющими значительные горизонтальные участки, допустимо устанавливать только закрытые газовые топки.

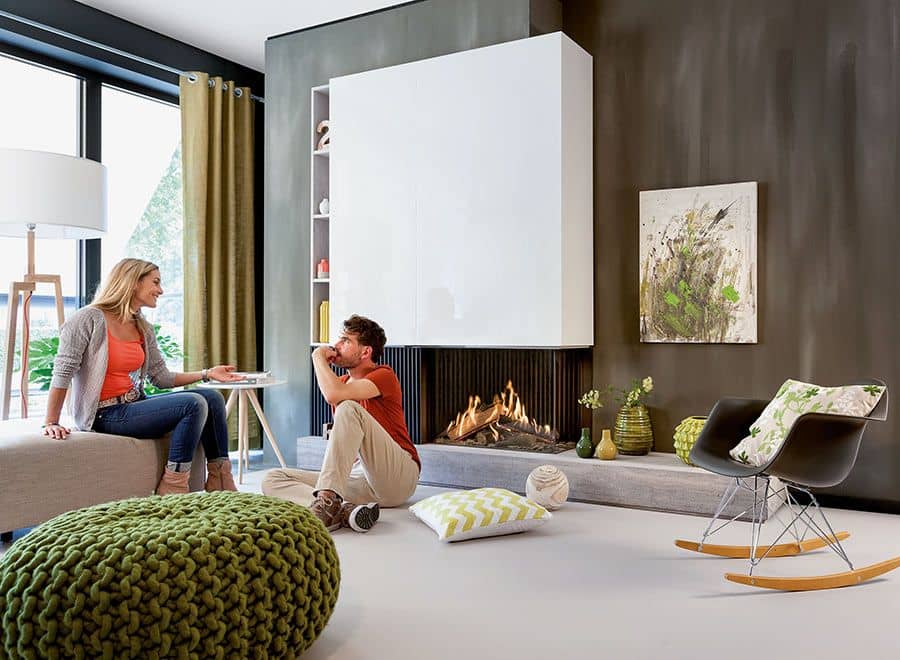

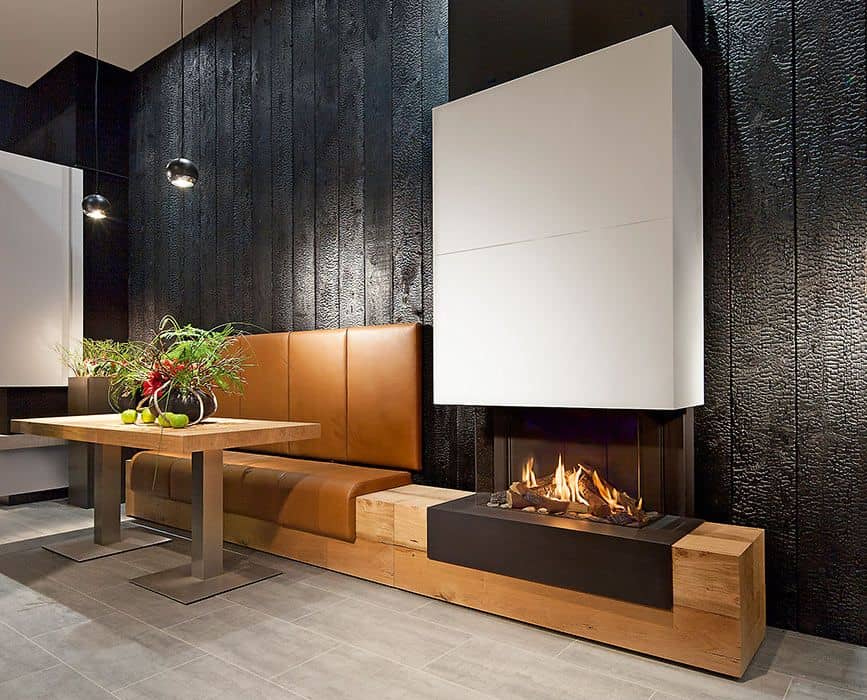

Камин с трехсторонней топкой Kalfire GP70/55S (Нидерланды)

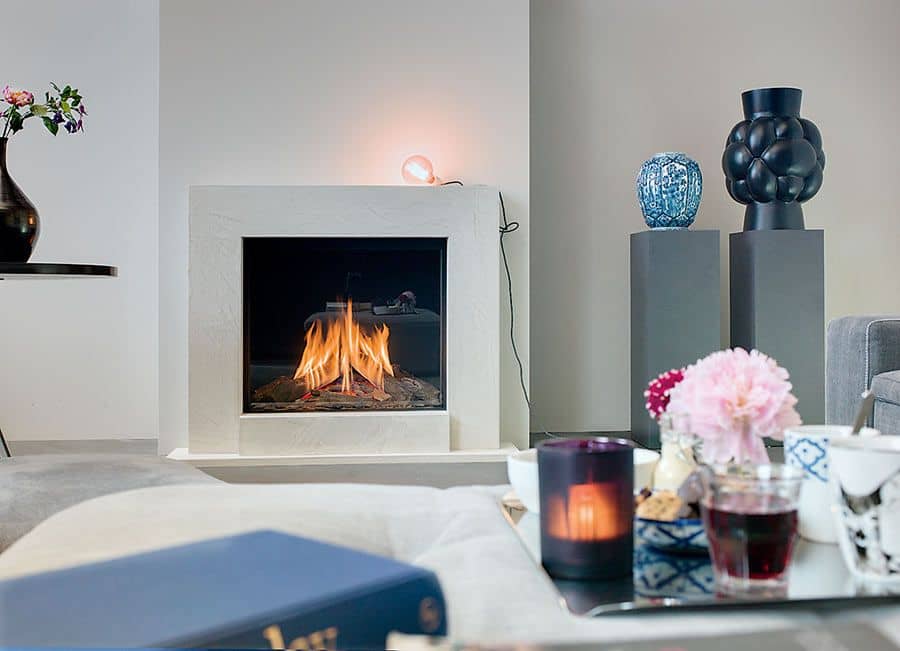

Встроенная модель закрытого типа Matrix 800/650 III (Faber, Нидерланды)
Поскольку продукты сгорания отводятся по внутренней трубе дымохода, а приточный воздух поступает по внешней, поверхность коаксиальной трубы не нагревается так сильно, как, например, дымоход для дровяной топки. Поэтому требования по пожаробезопасности к коаксиальному дымоходу менее жесткие, чем к дымоходу для дровяного камина. Это особенно актуально при установке газового камина в деревянном доме. Воздух на горение, проходя по наружной трубе, подогревается от тепла отходящих дымовых газов и поступает в топку уже нагретым, что повышает КПД камина. Коаксиальная конструкция «труба в трубе» имеет меньшие габариты, чем раздельная система подвода воздуха и отвода дыма. Снижается количество крепежных элементов, сокращается длительность монтажа, нет необходимости прокладывать воздушный канал для подачи воздуха на горение, просверливая для этого пол или наружные стены. Температура горения в газовой топке значительно ниже, чем в дровяной, стекло топки и ее корпус нагреваются не так сильно, как те же части дровяного камина. Поэтому газовый камин можно располагать значительно ближе к мебели, использовать рядом с ним те виды отделки, которые возле дровяного камина просто повредились бы от высокой температуры.

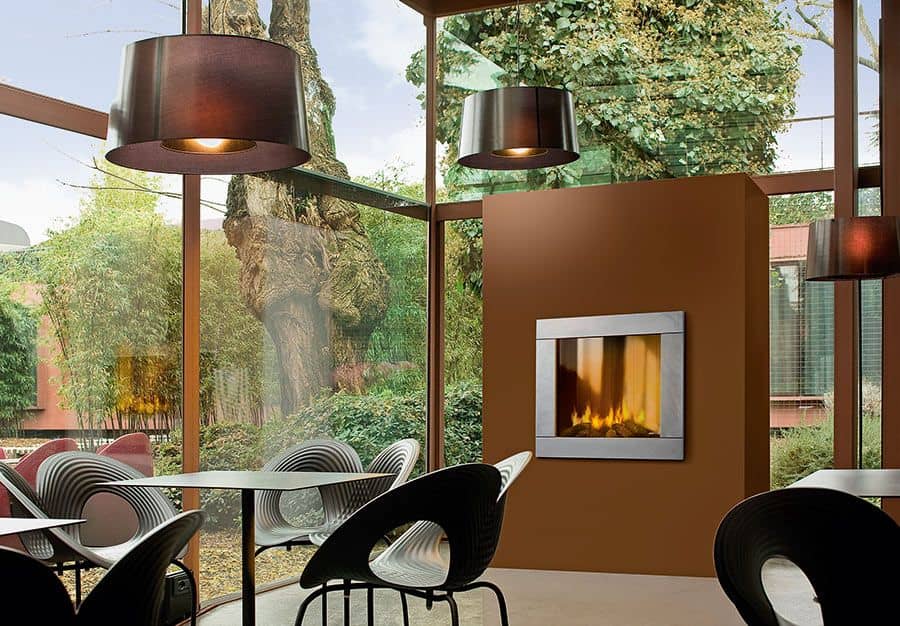

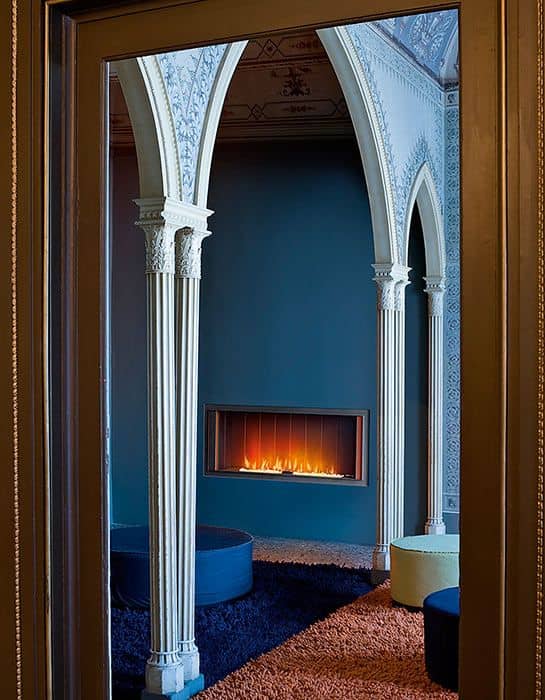

Камин от MCZ (Италия) с газовой топкой Forma
Камин с закрытой Г-образной топкой Kalfire G165/37C (Нидерланды)
Внешне газовый камин существенно отличается от традиционных дровяных топок. Поскольку конструкционно газовые топки менее массивны, лишены дополнительных деталей (например, ручек управления подачей воздуха, колосниковых решеток ограничителей дров), они идеально вписываются в современные интерьеры, особенно в стиле хай-тек и минимализм. Газовый камин — отопительный прибор, дизайн которого максимально соответствует эстетике современной домашней техники: большим плазменным экранам, музыкальным центрам и даже столь модным сегодня огромным аквариумам. Газовые очаги могут быть встроенного, пристенного и островного типов, трехсторонний камин или модель с туннельной топкой — эффектные решения для разграничения различных зон пространства. Поклонники классики тоже смогут украсить свой интерьер газовым камином: ряд компаний предлагают модели, встроенные в абсолютно традиционные порталы.

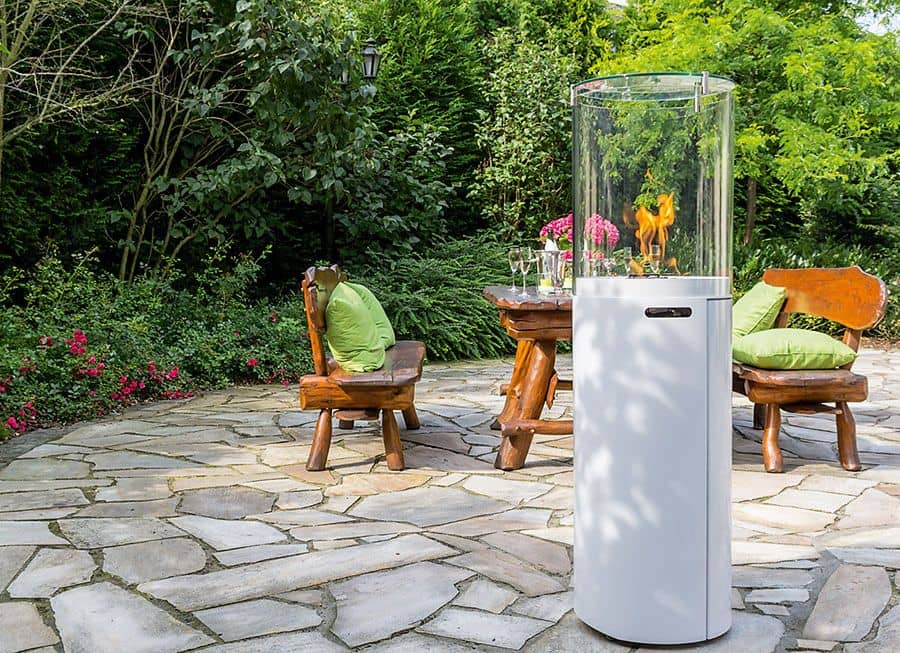

Уличный камин Fuora, работающий на сжиженном газе, Spartherm (Германия)

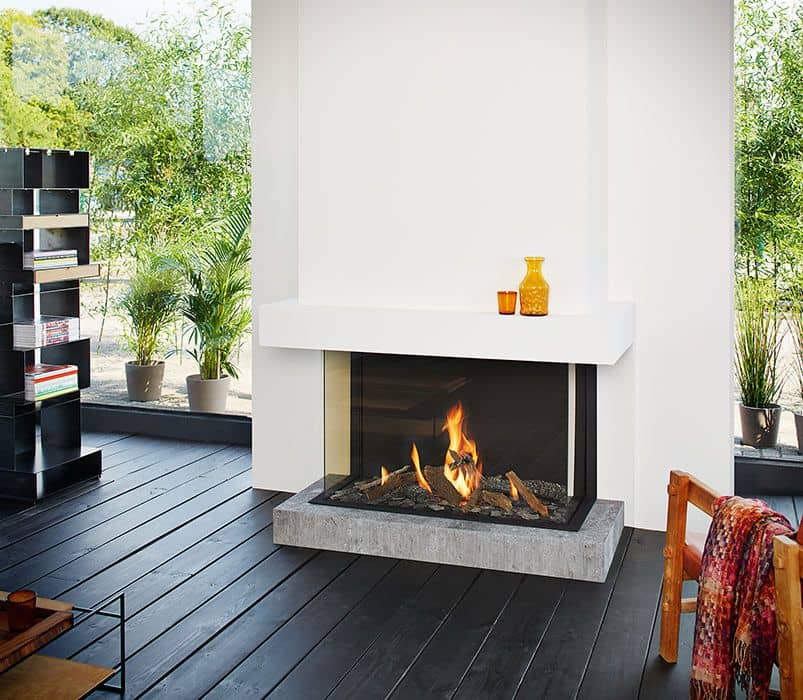

Газовый камин с трехсторонней топкой B-100 H 3 (Stuv, Нидерланды)
Владелец газового камина оценит и то, что не нужно беспокоиться о топливе, регулярно пополняя его запасы. К тому же нет необходимости постоянно подбрасывать дрова в топку.

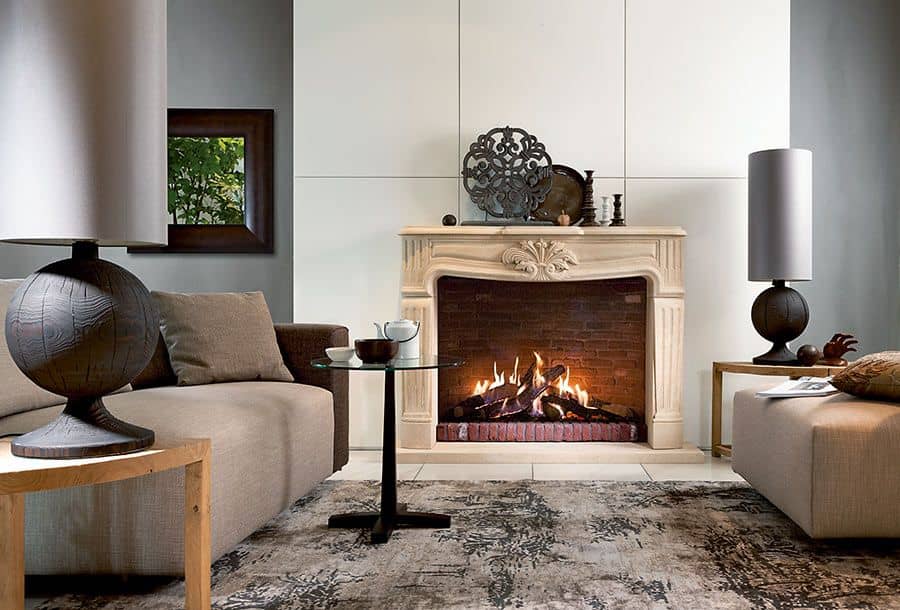

Газовый камин Fairo ECO-prestige 105/79 (Kalfire, Нидерланды)

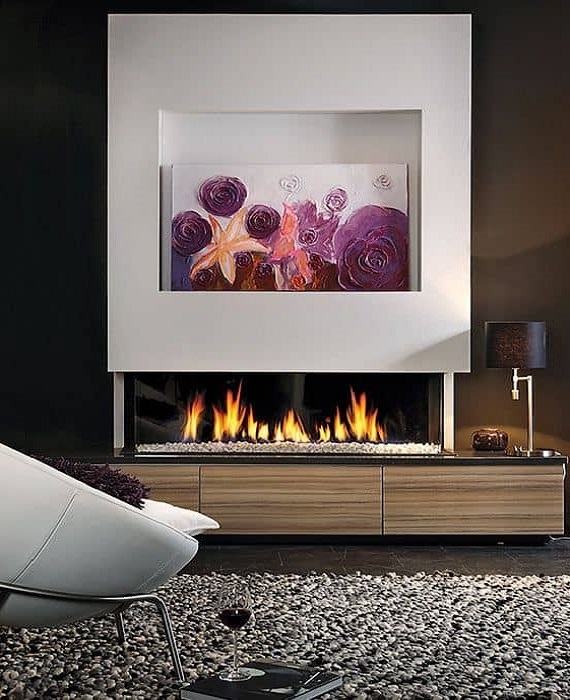

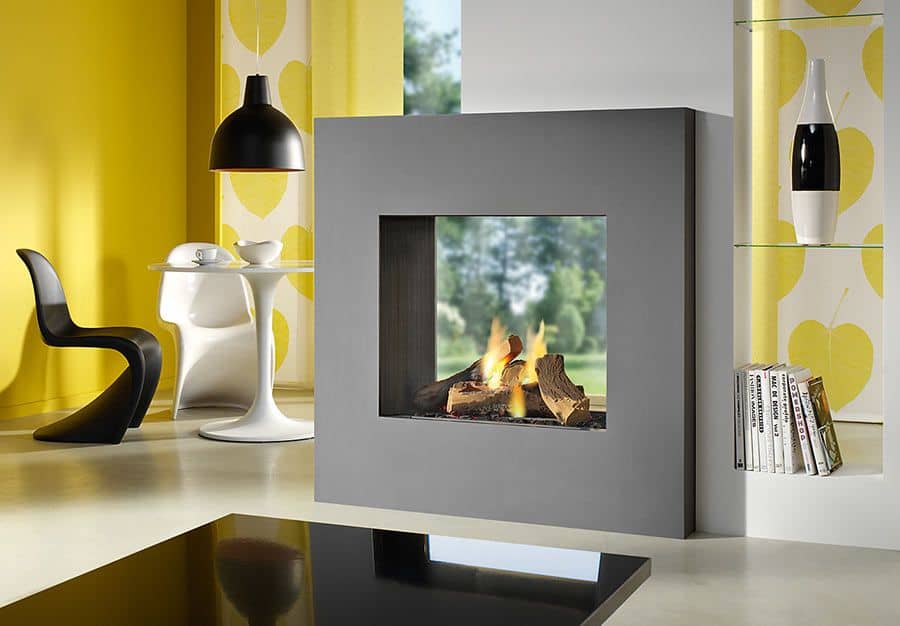

Туннельный газовый камин Cosmo Tunnel Eco Wave (DRU, Нидерланды)

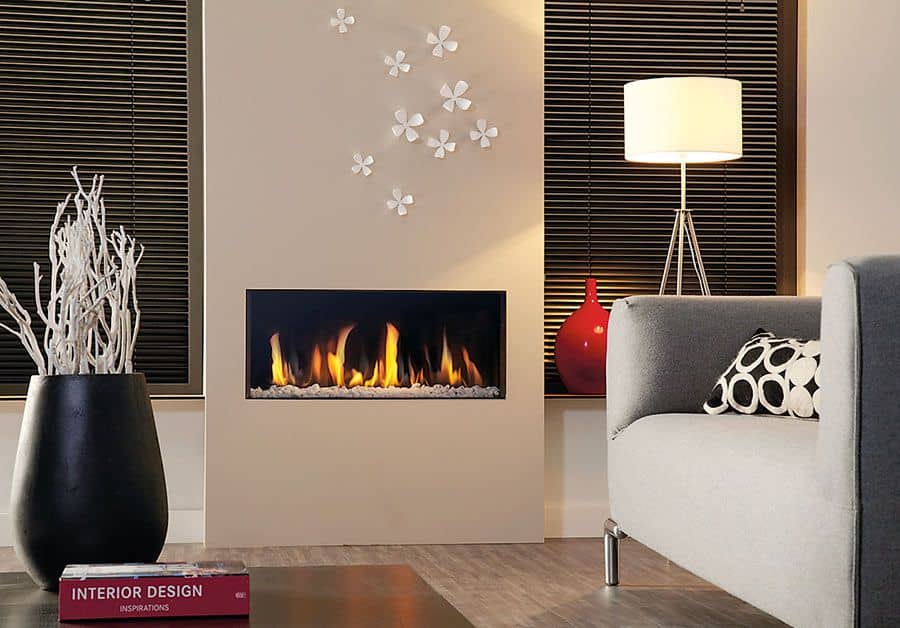

Встраиваемый камин DRU Metro 80XT

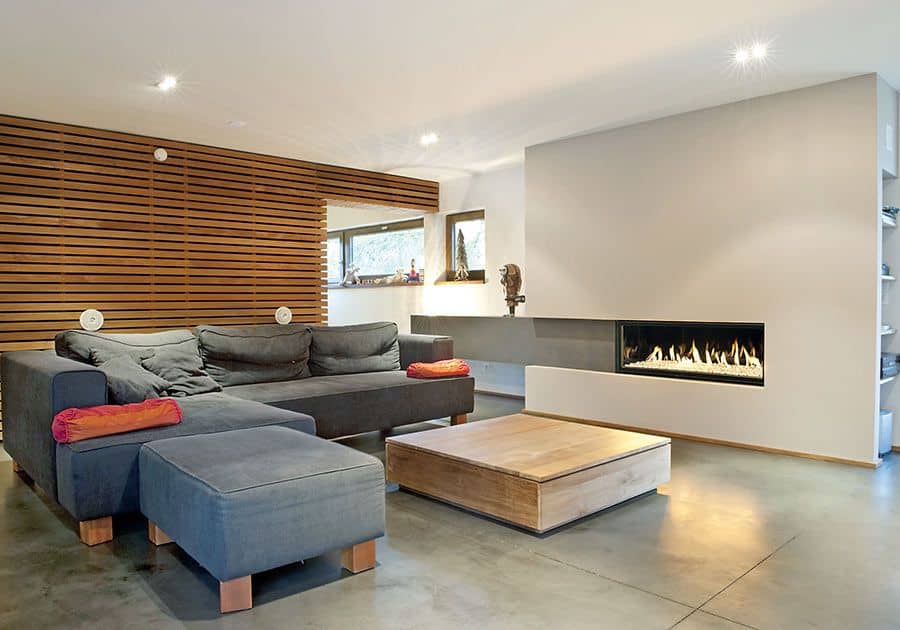

Cosmos 125 — встраиваемый камин от бельгийской компании Bodart & Gonay
Установка газового камина в частном доме: поэтапная инструкция
Игорь Кириченко, учредитель компании Milafire
Вы решили установить газовый камин. С чего начать? В первую очередь при установке газового камина нужно определиться с типом газа, который вы будете использовать, — природный или сжиженный. Все производители газовых каминов поставляют топки с настройками под тот или иной тип газа, и в дальнейшем либо эти настройки невозможно изменить, либо перенастройка повлечет за собой дополнительные расходы. Если в наличии только сжиженный газ, то разрешения на установку камина от контролирующих органов не нужны, но здесь придется учесть ряд строгих требований безопасности. Например, камин, работающий на сжиженном газе, нельзя размещать в цокольном и подвальном помещении — это прописано в нормативных документах. При возможности использования природного газа необходимо будет пройти процедуру подключения к магистрали.
Надо также отметить, что газовый камин требует наличия дымохода. Какой тип и конфигурация дымохода возможны при его монтаже, вы можете узнать из технической документации на газовый камин. Правильно установленный дымоход — это гарантия получения акта обследования дымоходов и вентиляционных каналов, так называемого акта ВДПО, без которого «газовики» отказывают в подключении.
Приобретение газового камина или каминной газовой горелки для модернизации уже имеющегося дровяного очага тоже требует соблюдения некоторых условий. При выборе продавца отдавайте предпочтение прямым импортерам или их официальным дилерам. Это позволит избежать проблем в дальнейшем. Иногда к нам обращаются владельцы газовых каминов, которые были ввезены в РФ по серым схемам, с просьбой провести ремонт, но мы не всегда можем им помочь. Зачастую к таким каминам трудно найти запасные части, а завод-изготовитель, как правило, не поставляет запчасти лицам, не являющимся их представителями. Обязательно узнайте, осуществляет ли продавец гарантийную поддержку.
На газовый камин или каминную горелку продавец должен предоставить следующие документы: гарантийный талон производителя, сертификат или декларацию по ТР ТС — от импортера или производителя, инструкцию, где указаны технические характеристики оборудования, порядок установки и правила эксплуатации. Полный список документов и порядок оформления документации на установку газового оборудования всегда можно уточнить в газовой службе своего региона (в Москве — Мосгаз, в области — Мособлгаз и т.д.). Эти документы нужны для того, чтобы специалисты газовой службы смогли рассчитать количество газа, необходимого для работы газоиспользующего оборудования в домовладении, включая газовый камин, и выдать технические условия на подключение. Если технические условия позволяют установку газового камина, то можно покупать топку и переходить к следующему этапу.
На следующем этапе нужно обратиться в организацию, имеющую право проектировать системы газопотребления жилых зданий, и после получения проекта заключить договор на все необходимые работы: прокладку газопровода к будущему камину, а также установку систем безопасности, таких как сигнализатор загазованности по метану и автоматический электромагнитный клапан отключения подачи газа. Если газовый камин имеет топку открытого горения, то дополнительно надо установить устройство контроля содержания оксида углерода в воздухе помещения с выдачей звукового и светового сигнала, а также с автоматическим отключением подачи газа к газоиспользующему оборудованию в случае превышения ПДК по оксиду углерода (СО).
Все работы по монтажу газопровода должна выполнять только специализированная строительно-монтажная компания, имеющая право проводить соответствующие работы. На сегодняшний день это компании, состоящие в соответствующих Саморегулируемых организациях (СРО). После того как все работы выполнены и камин установлен, осуществляется их приемка газовой службой. И счастливый владелец наконец-то может пользоваться газовым камином в свое удовольствие.
